FabbricazioneTre fasibanco di prova del contatore

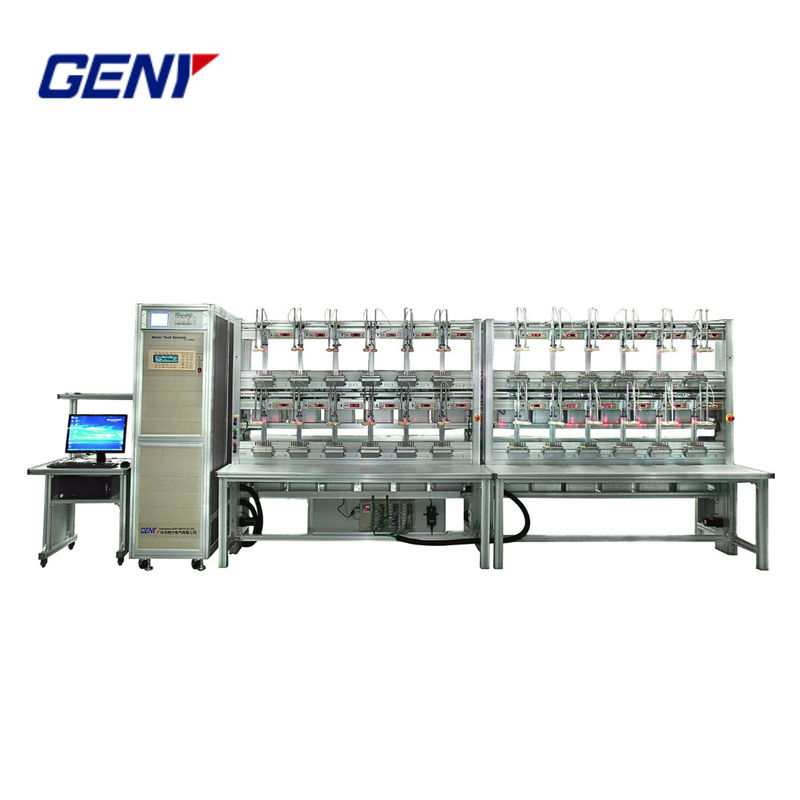

Il sistema di prova del contatore YC1893D è un sistema di prova completamente automatico per la prova e la taratura di contatori di energia elettrica monofase e trifase, che è composto da:


• Fonte di alimentazione trifase
• Misuratore standard di riferimento a tre fasi
• Rack di prova per la sospensione del contatore per la prova di entrambi i contatori monofase/3-fase
• Sistema di prova della funzione del contatore intelligente (tensioni fisse, sonda ottica, prova di controllo del relè e scatola di controllo delle onde come opzione)
• Altre parti necessarie
• PC e software che controllano l'intero sistema


Il sistema di prova del contatore YC1893D è pienamente conforme alla norma IEC 60736 ed è adatto per la prova dei contatori secondo le seguenti norme:


• IEC 62052-11 e IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Caratteristiche

• Il sistema di prova del contatore può misurare contatori meccanici, contatori meccanici elettronici e contatori elettronici mediante funzionamento automatico, semiautomatico o manuale.
• Materiale in lega di alluminio, leggero e resistente alla corrosione.
• Segno del rotore di posizionamento automatico del disco del contatore meccanico, con maggiore efficienza.
• L'oscillazione delle teste di scansione semplifica il controllo.
• Completamento completamente automatico delle seguenti prove:
  • Prova di precisione in tutti e quattro i quadranti (energia attiva, reattiva e apparente)
  • Ripetibilità del test di errore
  • Prova di trascinamento (prova senza carico)
  • Prova di corrente di avvio
  • Prova del quadrante (prova del registratore)
  • Prova della costante del contatore
  • Prova di quantità di influenza (tensione, squilibrio di tensione, frequenza, distorsione armonica, sequenza di fase inversa)
  • Calibrazione di un contatore standard di riferimento con una precisione inferiore a quella dello standard di riferimento utilizzato
  • Pre-riscaldo
  • Scavi e interruzioni
  • Prova di contatori monofase in condizioni di manomissione
  • Subarmoniche secondo le norme CEI
  • Armoniche dispari secondo le norme CEI
• Misurazione sincrona di diverse costanti di metri.
• Con la funzione di protezione da sovraccarico, circuito a corto voltaggio e circuito a corrente aperta.

Specifica tecnica

Il banco di prova è a posizioni multiple fino a 24 metri, 0,02% di classe di precisione Sistema di prova a tre fasi con TIC,con sistema di comunicazione a porte seriali multiple per la comunicazione parallela per la prova di contatori intelligenti.

• Fornitore di energia

• Fonte di alimentazione

Diagramma strutturale del banco di prova del contatore fisso
