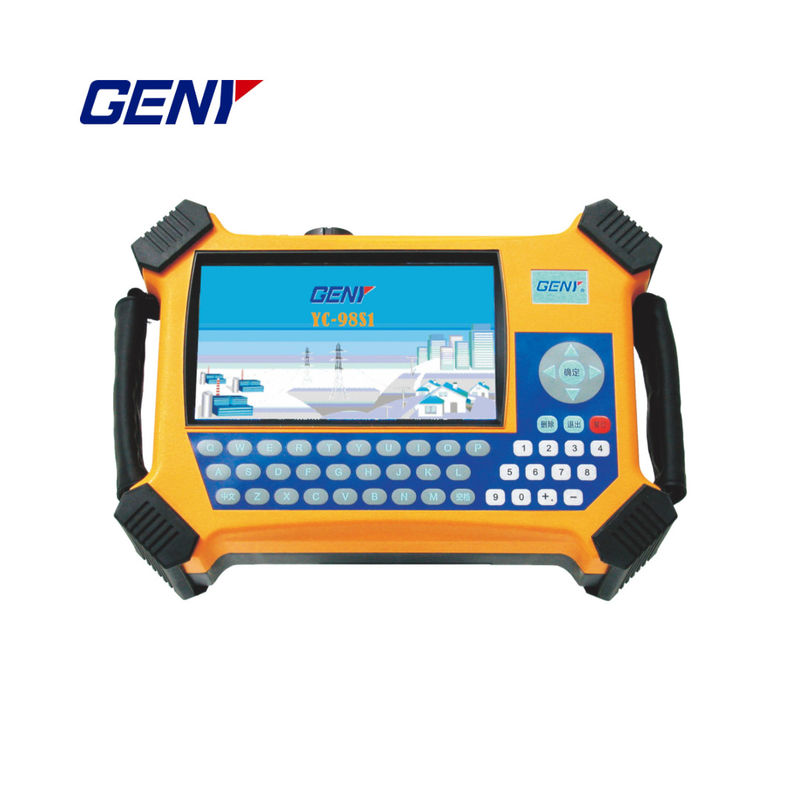

Calibratore portatile a tre fasi per la misurazione accurata della tensione e della corrente

Errore (100AClamp CT)

±0,2% ((5A,100A) ±0,5% (altro)

Armonica

2 ° ~ 51 °

Corrente di partenza

0.05%Ie

Errore di misura della potenza (onda piena e onda fondamentale)

Potenza attiva (connessione diretta)

± 0,05%

Potenza attiva (100A ClampCT)

±0,2% ((5A,100A) ±0,5% (altro)

Potenza reattiva (connessione diretta)

± 0,1%

Potenza reattiva (100A ClampCT)

± 0,5% ((5A,100A) ± 1,0% (altro)

Errore di misura dell'energia (onda piena e onda fondamentale)

Energia attiva (connessione diretta)

± 0,05% (± 0,1%)

Energia attiva (100A ClampCT)

±0,2% ((5A,100A) ±0,5% (altro)

Energia reattiva (connessione diretta)

± 0,1%

Energia reattiva (100A ClampCT)

± 0,5% ((5A,100A) ± 1,0% (altro)

Errore (onda armonica)

Connessione diretta

KWh,U,I,P,Q,S

±0,2%H (H=1+0,01k, k=2~51)

Clamp CT

KWh,U,I,P,Q,S

±0,5%H (H=1+0,01k, k=2~51)

5A/100A

Corrente di uscita di ciclo per l'autocalibrazione dei CCT5A

0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

Errore di autocalibrazione del 5ACCT

± 0,1%

(errore lineare e di fase)

Clamp CT 500A/1000A

KWh,U,I,P,Q,S

±1,0%H (H=1+0,01k, k=2~51)

Errore - Altri

Misurazione del rapporto

± 0,5%

Influenza della tensione

< ± 0,01%

Influenza della frequenza

< ± 0,01%

Influenza della temperatura

< ± 0,01%/°C

Influenza della precisione 24 ore

< ± 0,01%

Influenza armonica

< ± 0,01%

Angolo di fase

Distanza

- 180°~ 180°

Errore

< ± 0,1°

Frequenza

Distanza

45 ~ 65 Hz

Errore

± 0,01 Hz

Impulso di uscita

Alta frequenza interna (CH)

1.8x109 P/kWh

1.8x109 * ((5/Ie) P/kWh

Uscita a bassa frequenza

3600P, 36000P,

360000P/kWh ((kvarh, kVAh)

3600P, 36000P,

360000P

* ((5/Ie) P/kWh ((kvarh, kVAh)

Rapporto pulsante

1:01

Livello di produzione

+5V (può essere regolato su richiesta)

Input dell'impulso

Canale di ingresso

2

Livello di input

5 ~ 10V

Frequenza massima di ingresso di impulso

Max. 10 kHz

Visualizzazione

Risoluzione

7 ′′ TFT touch screen

Sistema

Windows CE

Altri

Modalità di alimentazione della tensione

Potenza esterna, circuito testato, batteria

Fornitura di energia di funzionamento

AC 55~600V

Resistere alla tensione

4.0kV (terminali a tensione t, alimentatori e terminali a bassa tensione)

EFT (Electrical Fast Transient)

2.0 kV

Livello IP

Protezione IP51

Flusso

2.0kV (modalità comune), 2.0kV (modalità diversa)

Potenza sul tempo di stabilità

< 3 minuti

Batteria ricaricabile

11.1V 3000mAh

Consumo di energia

< 9W

Temperatura di funzionamento

Temperatura -20°C ~ +55°C, umidità 40% ~ 95%

Temperatura di conservazione

Temperatura -40°C ~ +80°C, umidità 40% ~ 95%

Dimensione (mm) (W × H × D)

Principale

245 × 150 × 50

Cassa da porta

425×336×196

Peso (kg)

Principale

2

Confezione completa

10
