Sistema di prova del contatore portatile

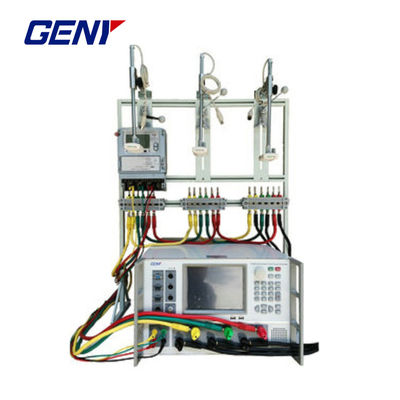

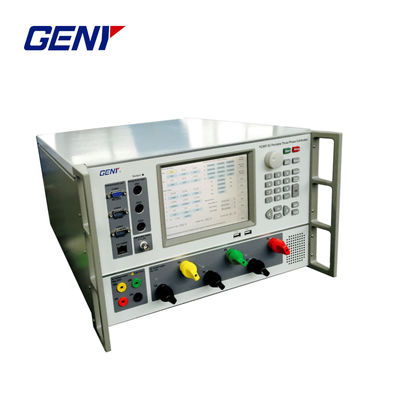

Sistema di prova portatile del contatore per la fase di potenza e la frequenza di uscita della corrente di tensione alternata

Sistema di prova portatile del contatore per la fase di potenza e la frequenza di uscita della corrente di tensione alternata

Marchio:	GENY
Numero di modello:	YC99T-3C/5C
Condizioni di pagamento:	L/C, T/T, D/P
Capacità di approvvigionamento:	50/anno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO, CE

Modello N.O.:

YC99T

Visualizzazione:

Digitale

Installazione:

Diretto collegato

Utilizzatori:

Misuratore di energia multifunzionale, misuratore di wattora, misuratore per uso industriale e domes

Attrezzatura elettrica:

a tenore di carbonio inferiore o uguale a 10 kW

Teoria:

Metro elettronico

Collegamento del misuratore di potenza:

Terminal

Segnale misurato:

onda continua

Tipo:

Metro di energia

Personalizzato:

Personalizzato

Marchio:

GENY

Pacchetto di trasporto:

Cassa in compensato

Specificità:

0.5cbm

Origine:

CINESE

Codice S.A.:

9030849000

Port:

Guangzhou, Cina

Capacità di alimentazione:

50/anno

Evidenziare:

Sistema di prova del contatore di potenza CA

Sistema di prova del contatore di corrente alternata

Sistema di prova del tensiometro CA

Descrizione di prodotto

Sistema di prova del contatore portatile per la fase di potenza e la frequenza di uscita di corrente e tensione CA

Specificità

Numero modello.	YC99T-3C
Posizione/precisione del contatore	3 / 0.05
Portata di tensione CA
Distanza	57.7V, 100V, 220V, 380V 660
Intervallo di regolazione	(0-120) %RG (RG è la gamma)
Aggiustare la risoluzione	0.01%RG, 0.1%RG, 1%RG, 10%RG
Stabilità	0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)
Distorsioni	00,2% (carico non capacitivo)
Carico di uscita massimo	20VA/fase
Accuratezza di misura	% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)
corrente di uscita AC
Distanza	0.05A 0.2A 1A 5A 16.67A 50A
Regolare la gamma	(0-120) %RG (RG è la gamma)
Aggiustare la risoluzione	0.01%RG, 0.1%RG, 1%RG, 10%RG
Stabilità	0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)
Distorsioni	00,2% (carico non capacitivo)
Carico di uscita massimo	50VA ((50A)
Accuratezza di misura	% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)
Potenza di uscita
Stabilità	0.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)
Accuratezza della potenza attiva e reattiva	% 0,05%RG
Fase di uscita
Intervallo di regolazione dell'uscita	0 ~ 359.99
Potenza di regolazione di uscita	10°, 1°,0.1°,0.01° facoltativo
Risoluzione	0.01
Precisione di misura	% 0.05
Fattore di potenza di uscita
Intervallo di regolazione	-1~0~+1
Risoluzione di misura	0.0001
Precisione di misura	% 0.0005
Uscita di frequenza
Intervallo di regolazione	40 Hz 70 Hz
Risoluzione di regolazione dell'uscita	1Hz, 0,1Hz, 0,01Hz, 0,001Hz facoltativi
Risoluzione	0.001Hz
Accuratezza	% 0,002Hz
Impostazione armonica
Ordine armonico	2° ~ 63°
Amplitudine armonica	0~40%
Angolo armonico	0 ~ 359.00
Errore di impostazione armonica	2° ~ 31°: %0,1%, 32° ~ 63°: %0,2%
Misurazione dell'errore energetico
Limite di errore di base dell'energia attiva	% 0,05%RD ((tensione30V~660V, corrente0,02A~60A, PF 0,5)
Limite di errore di base dell'energia reattiva	% 0,1%RD ((tensione 30V ~ 660V, corrente 0,02A ~ 60A, PF 0,5)
cristallo standard
Precisione della frequenza	% 0,5 ppm (lascia fabbrica@25)
Stabilità di frequenza	% 0,1 ppm, -20 ~ +70
Input dell'impulso energetico
Numero di impulsi energetici di ingresso	3 canali attivi, 3 canali reattivi
Parametri generali
Fornitore di alimentazione	AC220V%15% o 110V%15%
Frequenza	50 Hz ~ 60 Hz
Consumo	60VA~1000VA
Condizione ambientale	Umidità relativa 20 ~ 30
Ambiente di stoccaggio	-20 ~ 50
Dimensione e peso	600 mm ((L) 400 mm ((W) 266 mm ((H), 30 kg

Numero modello.	YC99T-5C
Posizione/precisione del contatore	3 / 0,05 cl
Portata di tensione CA
Distanza	57.7V, 100V, 220V, 380V
Intervallo di regolazione	(0-120) %RG (RG è la gamma)
Aggiustare la risoluzione	0.01%RG, 0.1%RG, 1%RG, 10%RG
Stabilità	0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)
Distorsioni	00,2% (carico di resistenza)
Carico di uscita massimo	20VA/fase
Accuratezza di misura	% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)
corrente di uscita AC
Distanza	0.05A 0.2A 1A 5A 20A 100A
Regolare la gamma	(0-120) %RG (RG è la gamma)
Aggiustare la risoluzione	0.01%RG, 0.1%RG, 1%RG, 10%RG ((facoltativo)
Stabilità	0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)
Distorsioni	00,2% (carico non capacitivo)
Carico di uscita massimo	100VA ((100A)
Accuratezza di misura	% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)
Potenza di uscita
Stabilità	0.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)
Accuratezza della potenza attiva e reattiva	% 0,05%RG
Fase di uscita
Intervallo di regolazione dell'uscita	0 ~ 359.99
Potenza di regolazione di uscita	10°, 1°,0.1°,0.01° facoltativo
Risoluzione	0.01
Precisione di misura	% 0.05
Fattore di potenza di uscita
Intervallo di regolazione	-1~0~+1
Risoluzione di misura	0.0001
Precisione di misura	% 0.0005
Uscita di frequenza
Intervallo di regolazione	45 Hz 70 Hz
Risoluzione di regolazione dell'uscita	1Hz, 0,1Hz, 0,01Hz, 0,001Hz
Risoluzione	0.001Hz
Accuratezza	% 0,002Hz
Impostazione armonica
Ordine armonico	2° ~ 63°
Amplitudine armonica	0~40%
Angolo armonico	0 ~ 359.99
Errore di impostazione armonica	2° ~ 31°: %0,1%, 32° ~ 63°: %0,2%
Misurazione dell'errore energetico
Limite di errore di base dell'energia attiva	% 0,05%RD ((tensione30V~380V,corrente0,02A~120A,PF 0,5)
Limite di errore di base dell'energia reattiva	%0,1%RD ((tensione30V~380V, corrente0,02A~120A, PF 0,5)
cristallo standard
Precisione della frequenza	% 0,5 ppm (lascia fabbrica@25)
Stabilità di frequenza	% 0,1 ppm, -20 ~ +70
Input dell'impulso energetico
Numero di impulsi energetici di ingresso	3 canali attivi, 3 canali reattivi
Parametri generali
Fornitore di alimentazione	AC220V%15% o 110V%15%
Frequenza	50 Hz ~ 60 Hz
Consumo	60VA~1000VA
Condizione ambientale	Umidità relativa 20 ~ 30
Ambiente di stoccaggio	-20 ~ 50
Dimensione e peso	600 mm ((L) 400 mm ((W) 266 mm ((H), 48 kg

Descrizione semplice

È utilizzato nel centro di prova di misura delle società di rete, nel dipartimento di misura delle società di fornitura di energia e delle centrali elettriche,istituti nazionali di prova di misurazione e dipartimenti di ispezione metrologicaInoltre, può essere utilizzato dai produttori di contatori di energia, comprende la sua produzione,ricerca e sviluppo, dipartimenti di prova, nonché nelle università e negli istituti di ricerca correlati, laboratori specializzati.

L'utente dei contatori può calibrare tra l'altro: contatore di energia attiva monofase, contatore di energia attiva trifase a tre fili, contatore composito trifase a tre fili,misuratore di energia attiva trifase a quattro fili, contatore composito trifase a quattro fili, contatore di energia sinoreattiva a tre fasi a tre fili, contatore di energia sinoreattiva a tre fasi a quattro fili, contatore di energia reattiva a due elementi a 60°,due elementi 90° misuratore di energia reattiva, e tre elementi 90° di energia reattiva.

Funzioni principali

1.Può testare vari contatori elettronici e meccanici mono e trifase,
2.Può testare automaticamente o manualmente i contatori 1ph o 3ph: errore di base, prova di avvio a striscio, deviazione standard, ecc., il piano di prova può essere fissato dai clienti;
3.Può eseguire la prova di influenza comprende: influenza di tensione, influenza di frequenza, influenza armonica, influenza di sequenza di fase inversa, prova di influenza di tensione di squilibrio;
4Supporta il protocollo di comunicazione DLT-645 e può eseguire alcuni test su contatori di energia multifunzione;
5.Più terminali di uscita per più operazioni: RS232, RS485, estendere l/0, EthernetUSB, wifi e così via;
6.Output 2 ~ 63 armonici
7schermo touchscreen da 0,8 pollici e sistema operativo amichevole,
8- Può testare 3 metri max.
Sistema di prova portatile del contatore per la fase di potenza e la frequenza di uscita della corrente di tensione alternata 0
