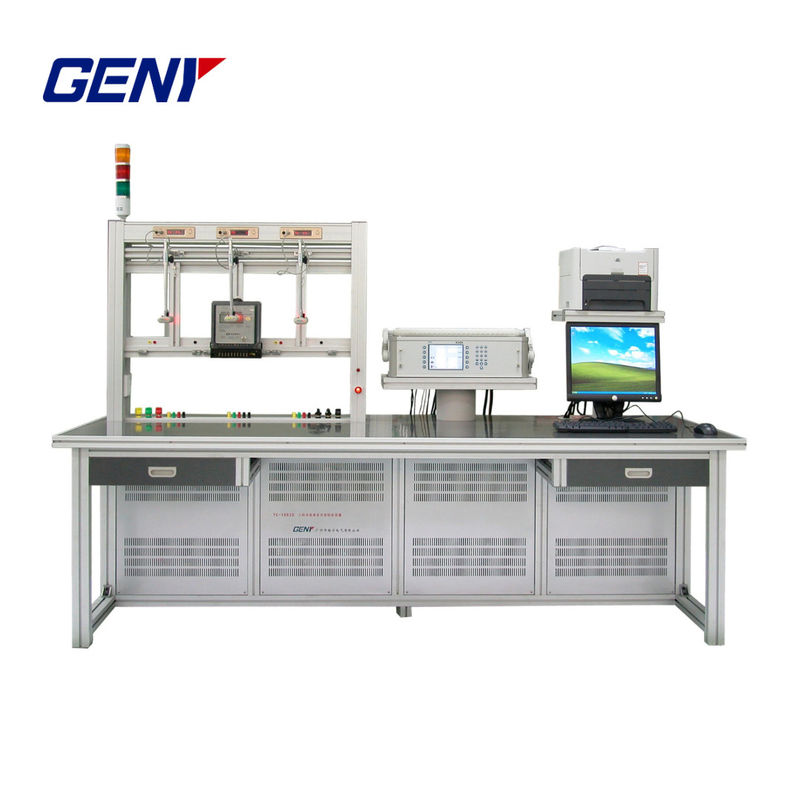

Sistema di prova stazionario a tre fasi del contatore

Sistema di prova stazionario a tre fasi di alta precisione per la prova di contatori elettronici di energia elettrica

La serie YC1893R è sviluppata dalla nostra azienda con livello internazionale avanzato di attrezzature di alto livello.laboratorio, EPRI e impianti di attrezzature EEM. È utilizzato principalmente per stabilire le norme primarie o il misuratore di norme per lo standard di lavoro.

Questo è un sistema di prova stazionario a tre fasi di contatore di energia descritto qui può testare simultaneamente 1...3, contatori di energia elettrica a tre o singola fase, in cui sono 2 fili,Misuratori a 3 fili e a 4 fili per l'energia attiva e reattiva con precisione pari a 0.1%, 0,2%, 0,5%, 1,0%, 2,0%.

Il sistema di prova del contatore ha le seguenti caratteristiche e funzioni:

• Supporto di una porta di comunicazione parallela per testare contatori intelligenti tramite RS232 / Ethernet
• Termini di taratura sul rack per la verifica sul banco di prova
• Misuratore di energia monofase per la prova
• Misuratore di energia a 3 fasi per la prova
• Accuratezza Prova del contatore standard di riferimento
• Pre-riscaldo
• Prova di accuratezza secondo IEC
• Prova di striscio
• Prova di corrente di avvio
• Ripetibilità del test di errore
• Prova del quadrante
• Prova della quantità di influenza relativa alle prove di precisione (tensione, frequenza, sequenza di fase inversa, squilibrio della tensione)
• Influenza del componente armonico sul circuito di tensione e corrente secondo IEC
• Monitoraggio delle manipolazioni e delle frodi
• Subarmoniche secondo le norme CEI (CEI 62052-11 / 62053-21/22/23)
• Armoniche dispari secondo le norme CEI

Principali dati tecnici

• Accuratezza complessiva: 0,01%
• Posizione del contatore: 1~3
• Voltaggio di uscita: 3x 480 VAC
• Tensione di alimentazione: 3x 70 VA o personalizzata
• Corrente di uscita: 3x 1mA - 120A
• Corrente di potenza: 3x 300VA o su misura
• Stabilità: 30 ppm/h
• Armonica: 2a - 41a
