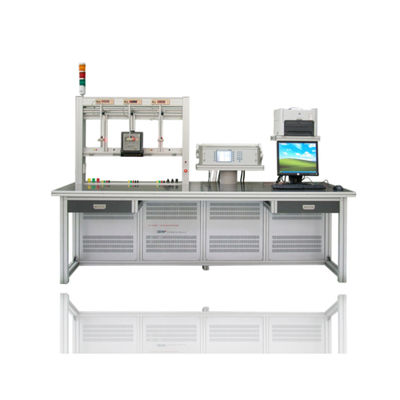

Il sistema di prova del contatore YC1893D è un sistema di prova completamente automatico per la prova e la taratura di contatori di energia elettrica monofase e trifase, che è composto da:

• Fonte di alimentazione trifase
• Misuratore standard di riferimento a tre fasi
• Scala di prova per la sospensione del contatore
• Sistema di controllo delle tariffe (tensioni fisse, lettore di porte ottiche, scatola di controllo delle onde)
• Altre parti necessarie
• PC e software che controllano l'intero sistema

Il sistema di prova del contatore YC1893D è pienamente conforme alla norma IEC 60736 ed è adatto per la prova dei contatori secondo le seguenti norme:

• IEC 62052-11 e IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Caratteristiche e funzioni

• Il sistema di prova del contatore può misurare contatori meccanici, contatori meccanici elettronici e contatori elettronici mediante funzionamento automatico, semiautomatico o manuale.
• Materiale in lega di alluminio, leggero e resistente alla corrosione.
• Segno del rotore di posizionamento automatico del disco del contatore meccanico, con maggiore efficienza.
• L'oscillazione delle teste di scansione semplifica il controllo.
• Completamento completamente automatico delle seguenti prove:
  • Prova di precisione in tutti e quattro i quadranti (energia attiva, reattiva e apparente)
  • Prova di trascinamento (prova senza carico)
  • Prova di corrente di avvio
  • Prova del quadrante (prova del registratore)
  • Prova della costante del contatore
  • Prova di quantità di influenza (tensione, frequenza, distorsione armonica, ecc.)
  • Calibrazione di un contatore standard di riferimento con una precisione inferiore a quella dello standard di riferimento utilizzato
  • Pre-riscaldo
  • Scavi e interruzioni
  • Prova di contatori monofase in condizioni di manomissione
• Misurazione sincrona di diverse costanti di metri.
• Con la funzione di protezione da sovraccarico, circuito a corto voltaggio e circuito a corrente aperta.

Specifica tecnica per il sistema di prova del contatore da 1 a 3 posizioni

Il banco di prova è a posizioni multiple fino a 3 metri, 0,02% della classe di precisione Sistema di prova trifase con TIC,con sistema di comunicazione a porte seriali multiple per la comunicazione parallela per la prova di contatori intelligenti.

Fornitore di energia

Fonte di alimentazione

Voltaggio
tensione di uscita di prova (neutralità di fase)	3×(24 V ️ 480 V) o 600 V F-F personalizzati
Potenza della tensione di uscita	3×100VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,02% al valore di intervallo finale
Stabilità	Migliore dello 0,005%/h (tempo di integrazione 150 s)
Regolazione del carico da 0-max. carico	< 0,01%
Fattore di distorsione	< 0,3% per il carico di resistenza lineare
Armoniche	2° 21° programmabile liberamente
Corrente
corrente di uscita di prova	0.3 mA 120 A
Potenza della corrente di uscita	3×150VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,02% al valore di intervallo finale
Stabilità	Migliore dello 0,005%/h (tempo di integrazione 150 s)
Regolazione del carico da 0-max. carico	< 0,01%
Fattore di distorsione	< 0,3% per il carico di resistenza lineare
Armoniche	2° 21° programmabile liberamente
Angolo di fase
Distanza	0 -- 360°
Risoluzione	00,01°
Impostazione della precisione	0.1°
Frequenza
Distanza	45 Hz 65 Hz
Risoluzione	00,01 Hz
