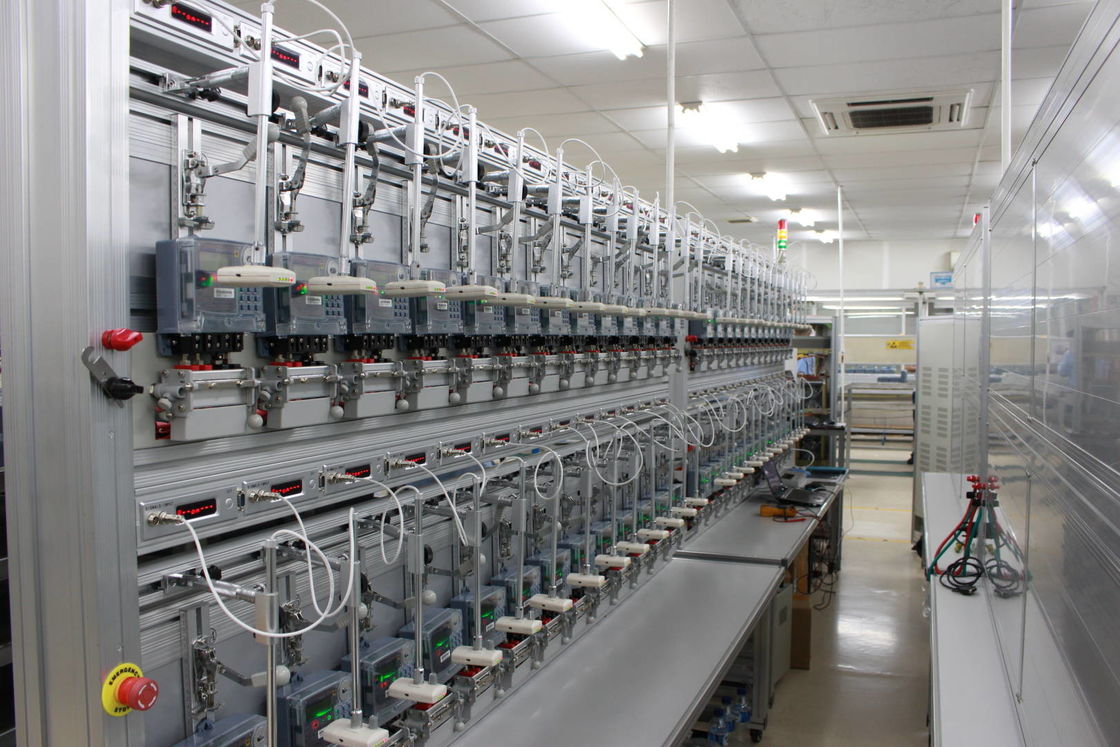

Yc1893D-24 Sistema di prova del banco di prova del misuratore di energia a tre fasi

Descrizione

I sistemi di prova del contatore GENY® adottano la tecnica di misurazione elettronica più avanzata e il concetto modulare,combinare le diverse norme di riferimento e gli amplificatori di potenza per soddisfare le esigenze dei clienti dei produttori di contatori di energia elettrica, utilities di energia elettrica, laboratori di metrologia, dipartimenti di misurazione e controllo della qualità, e fabbriche o imprese.

Il MTS è un sistema di prova completamente automatico per la taratura e la verifica dei contatori di energia elettrica trifasici, composto da:

• Fonte di alimentazione statica trifase
• Misuratore standard di riferimento trifase
• Scala di prova della sospensione automatica del contatore
• Altre parti necessarie
• PC e software che controllano l'intero sistema

I sistemi di prova dei contatori della serie YC1893D sono pienamente conformi alla norma IEC 60736 e sono adatti per la prova dei contatori secondo le seguenti norme:

• IEC 62052-11 e IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Caratteristiche e funzioni

Il MTS ha principalmente le caratteristiche seguenti:

• Sostenere la porta di comunicazione parallela per testare contatori intelligenti tramite RS232
• Termini di taratura sul rack per la verifica sul banco di prova
• Suti per la taratura/verificazione di contatori di energia a tre fasi di Landis+Gyr
• Prova di accuratezza del contatore standard di riferimento
• Pre-riscaldo
• Prova di accuratezza secondo IEC
• Prova senza carico
• Prova di corrente di avvio
• Ripetibilità del test di errore
• Prova del quadrante (prova del registratore)
• Prova di precisione della frequenza di orologeria dei contatori elettrici
• Prova di domanda massima
• Prova della quantità di influenza relativa alle prove di precisione (tensione, frequenza, sequenza di fase inversa, squilibrio della tensione)
• Influenza dei componenti armonici nel circuito di tensione e corrente secondo la IEC
• Subarmoniche secondo le norme CEI (CEI 62052-11 / 62053-21/22/23)
• Armoniche dispari secondo le norme CEI (facoltativo)

Caratteristiche personalizzate:

• Funzione di cablaggio automatico per ogni stazione
• Tutte le stazioni hanno la funzione di corto circuito automatico
• Dispositivo di connessione rapida personalizzato QCD per contatori Landis+Gyr
• Sviluppo di software per PC per i test ESAM

Dati tecnici
