| Marchio: | GENY |
| Numero di modello: | SZ-03A-K6 |
| Condizioni di pagamento: | L/C, T/T, D/P |
| Capacità di approvvigionamento: | 100/anno |

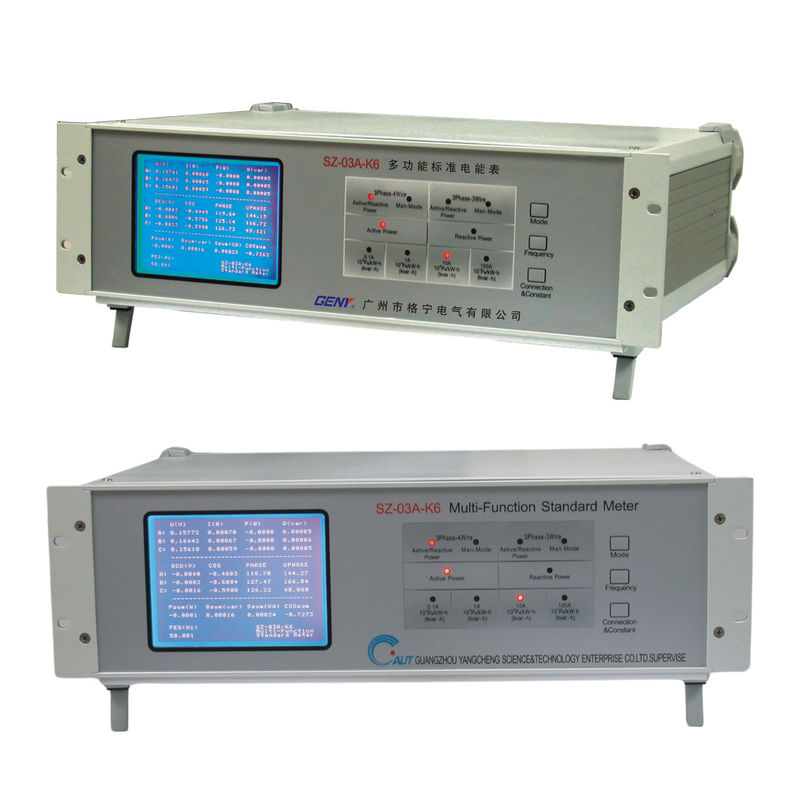

Questo è un contatore standard di riferimento a tre fasi per l'ampia portata di corrente, adatto per il sistema di prova del contatore di energia stazionario a tre fasi.
· Alta precisione fino allo 0,05%
· Tipo di prova: filo 3 fase 4, filo 3 fase 3
· Modalità di prova: potenza attiva, potenza reattiva, potenza reattiva di interconnessione
· Misurazione della tensione, della corrente, della fase, della frequenza, della potenza ecc. di ciascuna fase
· Misurazione dell'angolo di fase di fase in fase, somma della potenza attiva, somma della potenza reattiva ecc.
• I dati dei test possono essere gestiti da un computer tramite l'interfaccia RS232
| SZ03A-K6 | |
| Tensione di prova | |
| Distanza | 30 V 480 V |
| Errore |
±0,05% (30V ± 480V) ±0,1% (5V 50V) |
| Intervallo di visualizzazione | 5.000000V 480.0000V |
| Corrente di prova | |
| Distanza | 10mA 120A |
| Errore |
±0,05% (0,2A ± 120A) ± 0,1% (10mA 0,2A) |
| Intervallo di visualizzazione | 1.000000mA-120.0000A |
| Errore di misura della potenza | |
| Potenza attiva | ±0,05% (0,2A ± 120A) |
| Potenza reattiva | ±0,1% (0,2A 120A) |
| Potenza apparente | ±0,1% (0,2A 120A) |
| Errore di misurazione dell'energia | |
| Energia attiva | - Non lo so. |
| Energia reattiva | - Non lo so. |
| Energia apparente | - Non lo so. |
| Angolo di fase | |
| Distanza | 0o 360o |
| Errore | ± 0,05o |
| Intervallo di visualizzazione | 0.000001o -- 359.9999o |
| Frequenza | |
| Distanza | 45 Hz 65 Hz |
| Intervallo di visualizzazione | 45.0000 ¢ 65.0000 |
| Impulso di uscita | |
| Uscita ad alta frequenza (CH) |
1×109 (0,2A 1A) 1×108 (1A ̇ 10A) 1×107 (10A ️ 120A) |
| Fonte di uscita a bassa frequenza (CL) | 2×10-5×CH |
| Rapporto pulsante | 1:1 |
| Livello di produzione | 5V |
| Input dell'impulso | |
| Livello di input | - Non lo so. |
| Frequenza di ingresso | - Non lo so. |
| Altri | |
| Fornitura di tensione | 220V ± 10%, 50/60Hz ± 2Hz |
| Temperatura ambiente | 10°C - 30°C |
| Influenza dei campi esterni | ≤ 0,05 % / mT |
| Umidità relativa | 45% - 75% |
| Dimensioni (W × H × D) (mm) | 432×131×308 |
| Peso (kg) | 15 |
