| Marchio: | GENY |
| Numero di modello: | SZ-03A-K8 |
| Condizioni di pagamento: | L/C, T/T, D/P |
| Capacità di approvvigionamento: | 100/anno |
| Condizioni e requisiti di applicazione | |||||
| Ambiente | Requisito di potenza | Sicurezza | |||
| Temperatura di funzionamento | Umidità | Altezza | Fornitura di tensione | Classe IP | Conformità |
| -10°C -+40°C | 45% - 75% | < 2500 m | 220V±10%,50/60Hz±2Hz | IP30 | Conformità CE |
| Tipo | SZ-03A-K8 | ||||
| Tensione di prova | |||||
| Distanza | 5V-480V | ||||
| Errore | ± 0,02% ((5V-480V) | ||||
| Intervallo di visualizzazione | 5.000000V-480.000V | ||||
| Corrente di prova | |||||
| Distanza | 10mA-120A | ||||
| Errore | ± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA) | ||||
| Intervallo di visualizzazione | 1.000000A-120.0000A | ||||
| Errore di misura della potenza | |||||
| Potenza attiva | ±0,02% ((50mA-120A) | ||||
| Potenza reattiva | ± 0,05% ((50mA-120A) | ||||
| Potenza apparente | ± 0,05% ((50mA-120A) | ||||
| Angolo di fase | |||||
| Distanza | 0°-360° | ||||
| Errore | ± 0,05° | ||||
| Intervallo di visualizzazione | 0.000001°--359.9999° | ||||
| Frequenza | |||||
| Distanza | 45 Hz-65 Hz | ||||
| Intervallo di visualizzazione | 45.000-65.000 | ||||
| Impulso di uscita | |||||
| Uscita ad alta frequenza (CH) | 1x109 ((0A-1A) | ||||
| 1x108 ((1A-10A) | |||||
| 1x107 ((10A-120A) | |||||
| Fonte di uscita a bassa frequenza (CL) | 2x10-5xCH | ||||
| Rapporto pulsante | 1:01 | ||||
| Livello di produzione | 5V | ||||
| Input dell'impulso | |||||
| Livello di input | 24V | ||||
| Frequenza di ingresso | 500 Hz (massimo) | ||||
| Dimensioni ((WxHxD) ((mm) | 432x131x470 | ||||
| Peso ((kg) | 16 | ||||

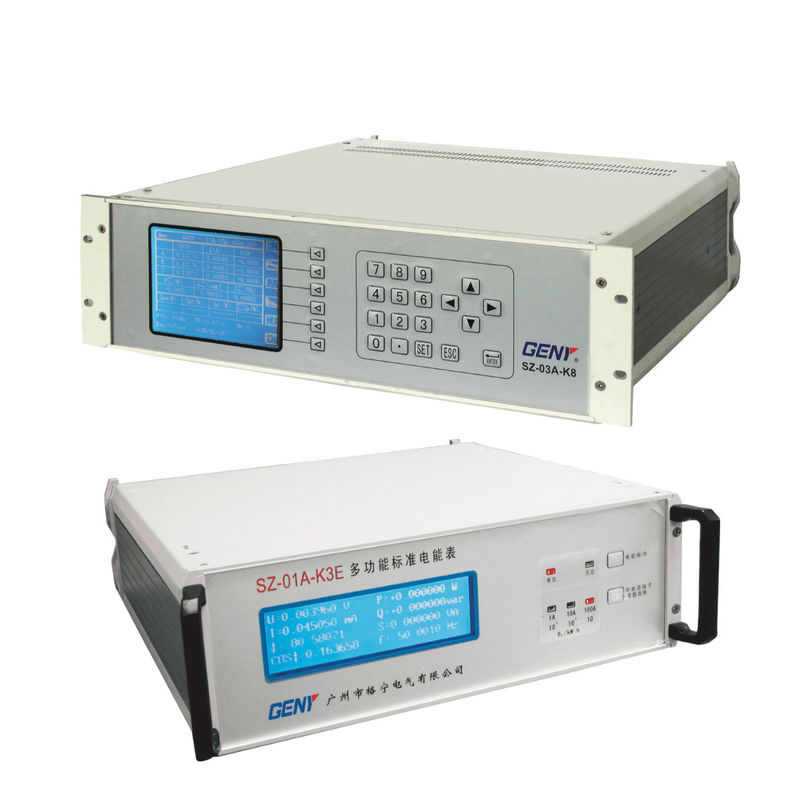

La serie SZ-03A-K8 di metri standard a tre fasi utilizza tecnologie durature come DSP ad alta velocità, CPLD, MCU e ADC con autocalibrazione, ecc.il contatore può campionare il segnale AC ad alta velocità e trattarli con una speciale aritmetica digitaleTutti questi fattori rendono la struttura del contatore semplice e misurano con una precisione dello 0,02% dell'errore relativo.
Alta precisione e stabilità a lungo termine: offre una precisione eccezionale e mantiene la stabilità per lunghi periodi.
Unità universale per diverse applicazioni: versatile e adattabile, adatta a una vasta gamma di applicazioni in vari settori.
Misurazione sincrona dei parametri elettrici: in grado di misurare diversi parametri elettrici contemporaneamente sia in circuiti trifase che monofase.
Misurazione accurata dell'angolo con calcolo diretto della potenza reattiva: garantisce la determinazione precisa degli angoli di fase calcolando direttamente la potenza reattiva.
Calibrazione semplice con risultati affidabili: processo di calibrazione semplificato che utilizza solo tre costanti energetiche, garantendo risultati affidabili e coerenti.
Calcolo degli errori con ingresso di impulsi a bassa frequenza: include una funzione di ingresso di impulsi a bassa frequenza per facilitare il calcolo e la correzione degli errori.
Rappresentazione visiva con diagrammi vettoriali: fornisce una visualizzazione intuitiva attraverso diagrammi vettoriali per una comprensione completa delle caratteristiche elettriche.
Display di forma d'onda per tensione e corrente: offre visualizzazioni dettagliate di forma d'onda per tensione e corrente in ogni fase, consentendo un'analisi e un monitoraggio approfonditi.
Analisi e visualizzazione armonica: esegue analisi e visualizzazione approfondite dei componenti armonici, facilitando l'identificazione e la mitigazione delle distorsioni armoniche.
Interfacce RS232 e RS485 per l'integrazione del computer: dotate di interfacce RS232 e RS485, che consentono un'integrazione senza soluzione di continuità con i sistemi informatici per un'operazione e una gestione dei dati convenienti.
