Teoria Contatore elettronico trifase YC98G Contatore elettrico trifase

Name: Teoria Contatore elettronico trifase YC98G Contatore elettrico trifase
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

Marchio:	GENY
Numero di modello:	YC98G
Condizioni di pagamento:	L/C, T/T, D/P
Capacità di approvvigionamento:	5 pezzi / mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO

Modello N.O.:

YC98G

Visualizzazione:

Digitale

Installazione:

Diretto collegato

Utilizzatori:

Misuratore di energia multifunzionale, misuratore di wattora, misuratore per uso industriale e domes

Attrezzatura elettrica:

a tenore di carbonio inferiore o uguale a 10 kW

Teoria:

Metro elettronico

Collegamento del misuratore di potenza:

Terminale

Segnale misurato:

onda continua

Tipo:

Metro di energia

personalizzato:

personalizzato

Peso:

11.5kg

Pacchetto di trasporto:

Cartone

Specificità:

245 mm x 162 mm x 60 mm

Codice HS:

9030849000

Port:

Guangzhou, Cina

Capacità di alimentazione:

5 pezzi / mese

Evidenziare:

Teoria del misuratore elettronico a tre fasi

contatore elettronico trifase yc98g

contatore elettrico terminale 3 fasi

Descrizione di prodotto

Teoria Contatore elettronico portatile a tre fasi con connessione al contatore terminale di potenza

Descrizione del prodotto

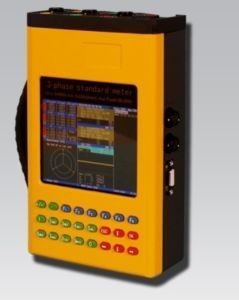

L'YC98G è un contatore standard portatile con un design orientato all'uomo per verificare il contatore a tre fasi attivo/reattivo (3 o 4 fili) e il contatore a una sola fase, la cui classe di precisione va da 0,1 a 0.05, adatto a prove sul campo.

Un filo di fase due
Cavi a tre fasi e quattro
3 fili in 3 fasi
I punti salienti

Modalità di misura: fornisce informazioni sui parametri della linea sottoposta a prova, ad esempio:
- Voltaggio di fase, corrente, angolo
- Potenza attiva, potenza reattiva, potenza apparente.
- Fattore di potenza di fase e trifase.
- L'angolo di fase della tensione fase-fase
- L'angolo di fase della corrente fase-fase
- Frequenza.
Diagramma vettoriale: disegnare il diagramma vettoriale di linea
Forma d'onda: mostra la forma d'onda della tensione e della corrente
Armonica: fare un'analisi grafica e numerica del THD. (2°~51°)
Test dei contatori: esegue il test ai contatori. Il campo di dati configurabile in questa funzione è il numero di serie, il tipo di contatore, la costante, il fattore divisore (per HF), il tipo di prova e i cicli.
Prova del rapporto CT: ottenere il rapporto CT testando in modo sincrono la corrente primaria e secondaria del CT
Controllo del cablaggio: giudicare automaticamente il cablaggio giusto o sbagliato
Accumulazione di energia: accumulazione di energia attiva e reattiva in un tempo di impostazione, utilizzato per la prova del quadrante del contatore
Autokalibratura della pinza CT: verificare l'accuratezza della pinza CT e ricalibrare.
Immagazzinamento dei dati di prova: può memorizzare 1000 gruppi di dati.
Ha un'interfaccia RS232 per la comunicazione con un PC
Il firmware può essere aggiornato tramite PC dagli stessi utenti
Può collegarsi con stampante esterna, tastiera, scanner di codici a barre
Nel test del quadrante, l'utente può inserire energia attiva, reattiva e apparente e calcolare tre tipi di errore di energia: attiva, reattiva e apparente.
Per verificare l'errore di pulsazione è possibile utilizzare l'interruttore a impulso e manuale e il comando della chiave.

Parametri del prodotto

Specifica per YC98G - 0,1%

e	Intervallo di misura	Risoluzione efficace	Accuratezza (%)	Altri
tensione	5 - 450 V	0.001 V	00,05%	2 intervalli ((1:4)
CT corrente	0.05 - 20 A	0.0002 A	00,05%	3 intervalli ((1:10)
Clamp CT	0.01 - 100 A	0.001 A	0.15%	3 intervalli ((1:10)
frequenza	45-65 Hz	00,001 Hz	00,01 Hz
Potenza attiva	0~±Umax X Imax	0.0001 W	00,10%
	0~±Umax X Imax	0.0001 W	0.20%	Con una pinza per la TAC
Potenza reattiva	0~±Umax X Imax	0.0001 Var	0.20%
	0~±Umax X Imax	0.0001 Var	0.30%	Con pinza per la TAC
Potenza apparente	0~±Umax X Imax	0.0001 VA	0.20%
Energia attiva			00,10%
			0.20%	Con pinza per la TAC
Energia reattiva			0.20%
			0.30%	Con pinza per la TAC
Costante di energia	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Fattore di potenza	0 ~ ± 0.9999	0.0001	± 0.01
Angolo di fase	0 ~ 359. 999o	0.001 o	± 0,01 o
Ambiente di lavoro	-10°C, +55°C, 15°C, 85% di RHD, altitudine: -10°C, +55°C, 15°C, 85% di RHD, altitudine: -10°C, +55°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C.
Influenza della temperatura	≤ 25 ppm/oC (U/I, ≤ 15 ppm/oC (altri)
Influenza della frequenza	≤ 25 ppm / Hz
Interfaccia per impulsi	Input (2 canali, PLi1, PLi2)
	Livello basso≤2V, livello alto≥5V
	Output (2 canali, potenza attiva PLo-1, potenza reattiva PLo-3)
	Livello basso≤0,5V, livello alto≥11,5V

Interfaccia di comunicazione	Trasmissione seriale asincrona: RS232, 9600bps, 1N8.
Fornitura di alimentazione1	Potenza da U1, terminali di circuito non testati: 85~450V/~35VA			Dal circuito testato
Fornitore di alimentazione 2	Potenza dalla presa CA: 85~450V/~35VA
Fornitore di alimentazione (3)	Tipo di batteria: batteria in polimero di Li, dimensioni: 110mmX51mmX16mm,			Batteria interna a Li
Fornitore di alimentazione (3)	Voltaggio di uscita nominale: 7,2 V, Capacità: 5000 mAh			Batteria interna a Li
Dimensione	Strumento: 245 mm x 162 mm x 60 mm
	Cassa da trasporto: 559 mm x 351 mm x 229 mm
Peso	Peso dello strumento principale: 1,7 kg
	Peso totale: 11,5 kg

Specifica per YC98G - 0,05%

Articolo	Intervallo di misura	Risoluzione efficace	Accuratezza (%)	Altri
tensione	5 - 450 V	0.001 V	00,02 per cento	2 intervalli ((1:4)
CT corrente	0.05 - 20 A	0.0002 A	00,02 per cento	3 intervalli ((1:10)
Clamp CT	0.01 - 100 A	0.001 A	0.15%	3 intervalli ((1:10)
frequenza	45-65 Hz	00,001 Hz	00,01 Hz
Potenza attiva	0~±Umax X Imax	0.0001 W	00,05%
	0~±Umax X Imax	0.0001 W	0.20%	Con una pinza per la TAC
Potenza reattiva	0~±Umax X Imax	0.0001 Var	00,10%
	0~±Umax X Imax	0.0001 Var	0.30%	Con pinza per la TAC
Potenza apparente	0~±Umax X Imax	0.0001 VA	00,10%
Energia attiva			00,05%
			0.20%	Con pinza per la TAC
Energia reattiva			00,10%
			0.30%	Con pinza per la TAC
Costante di energia	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Fattore di potenza	0 ~ ± 0.9999	0.0001	± 0,005%
Angolo di fase	0 ~ 359. 999o	0.001 o	± 0,005 o
Ambiente di lavoro	-10°C, +55°C, 15°C, 85% di RHD, altitudine: -10°C, +55°C, 15°C, 85% di RHD, altitudine: -10°C, +55°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C.
Influenza della temperatura	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (altri)
Influenza della frequenza	≤ 20 ppm / Hz
Interfaccia per impulsi	Input (2 canali, PLi1, PLi2)
	Livello basso≤2V, livello alto≥5V
	Output (2 canali, potenza attiva PLo-1, potenza reattiva PLo-3)
	Livello basso≤0,5V, livello alto≥11,5V

Interfaccia di comunicazione	Trasmissione seriale asincrona: RS232, 9600bps, 1N8.
Fornitura di alimentazione1	Potenza da U1, terminali di circuito non testati: 85~450V/~35VA			Dal circuito testato
Fornitore di alimentazione 2	Potenza dalla presa CA: 85~450V/~35VA
Fornitore di alimentazione (3)	Tipo di batteria: batteria in polimero di Li, dimensioni: 110mmX51mmX16mm,			Batteria interna a Li
Fornitore di alimentazione (3)	Voltaggio di uscita nominale: 7,2 V, Capacità: 5000 mAh			Batteria interna a Li
Dimensione	Strumento: 245 mm x 162 mm x 60 mm
	Cassa da trasporto: 559 mm x 351 mm x 229 mm
Peso	Peso dello strumento principale: 1,7 kg
	Peso totale: 11,5 kg

Specifica per YC98G - 0,05%

Articolo	Intervallo di misura	Risoluzione efficace	Accuratezza (%)	Altri
tensione	5 - 450 V	0.001 V	00,02 per cento	2 intervalli ((1:4)
CT corrente	0.05 - 20 A	0.0002 A	00,02 per cento	3 intervalli ((1:10)
Clamp CT	0.01 - 100 A	0.001 A	0.15%	3 intervalli ((1:10)
frequenza	45-65 Hz	00,001 Hz	00,01 Hz
Potenza attiva	0~±Umax X Imax	0.0001 W	00,05%
	0~±Umax X Imax	0.0001 W	0.20%	Con una pinza per la TAC
Potenza reattiva	0~±Umax X Imax	0.0001 Var	00,10%
	0~±Umax X Imax	0.0001 Var	0.30%	Con pinza per la TAC
Potenza apparente	0~±Umax X Imax	0.0001 VA	00,10%
Energia attiva			00,05%
			0.20%	Con pinza per la TAC
Energia reattiva			00,10%
			0.30%	Con pinza per la TAC
Costante di energia	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Fattore di potenza	0 ~ ± 0.9999	0.0001	± 0,005%
Angolo di fase	0 ~ 359. 999o	0.001 o	± 0,005 o
Ambiente di lavoro	-10°C, +55°C, 15°C, 85% di RHD, altitudine: -10°C, +55°C, 15°C, 85% di RHD, altitudine: -10°C, +55°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C, -15°C.
Influenza della temperatura	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (altri)
Influenza della frequenza	≤ 20 ppm / Hz
Interfaccia per impulsi	Input (2 canali, PLi1, PLi2)
	Livello basso≤2V, livello alto≥5V
	Output (2 canali, potenza attiva PLo-1, potenza reattiva PLo-3)
	Livello basso≤0,5V, livello alto≥11,5V

Interfaccia di comunicazione	Trasmissione seriale asincrona: RS232, 9600bps, 1N8.
Fornitura di alimentazione1	Potenza da U1, terminali di circuito non testati: 85~450V/~35VA			Dal circuito testato
Fornitore di alimentazione 2	Potenza dalla presa CA: 85~450V/~35VA
Fornitore di alimentazione (3)	Tipo di batteria: batteria in polimero di Li, dimensioni: 110mmX51mmX16mm,			Batteria interna a Li
Fornitore di alimentazione (3)	Voltaggio di uscita nominale: 7,2 V, Capacità: 5000 mAh			Batteria interna a Li
Dimensione	Strumento: 245 mm x 162 mm x 60 mm
	Cassa da trasporto: 559 mm x 351 mm x 229 mm
Peso	Peso dello strumento principale: 1,7 kg
	Peso totale: 11,5 kg
