| Marchio: | GENY |
| Numero di modello: | YC89S1 |
| Condizioni di pagamento: | L/C, T/T, D/P |
| Capacità di approvvigionamento: | 300/anno |
| Condizioni e requisiti di domanda | ||||
| Ambiente | Sicurezza | |||
| Temperatura di funzionamento | Umidità relativa | Altezza | Classe IP | Conformità |
| -25°C-+45°C | 40%-95% | < 2500 m | IP30 | Conformità CE |

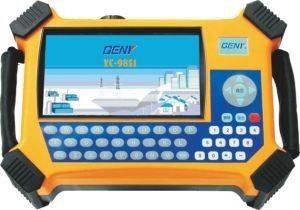

| Tipo | YC-98S1 | |||
| Tensione di prova | ||||
| Distanza | 30V-480V | |||
| Errore | ± 0,05% | |||
| Armonica | 2°-51° | |||
| Corrente di prova | ||||
| Distanza (connessione diretta) | 0.05-10A | |||
| Distanza (clamp CT) | 100A | |||
| 5A,500A,1000A,2000A | ||||
| (opzione) | ||||
| Errore (connessione diretta) | ± 0,05% | |||
| Errore (clamp CT) | ± 0,2% ((5A,100A) | |||
| ± 0,5% (altro) | ||||
| Armonica | 2°-51° | |||
| Errore di misura della potenza | ||||
| Potenza attiva (connessione diretta) | ± 0,05% | |||
| Potenza attiva (clamp CT) | ±0,2% ((5A,100A) ±0,5% ((altro) | |||
| Potenza reattiva (diretta) | ± 0,1% | |||
| Potenza reattiva (clamp CT) | ± 0,2% ((5A,100A) | |||
| ± 0,5% (altro) | ||||
| Errore di misurazione dell'energia | ||||
| Energia attiva (diretta) | ± 0,05% | |||
| Energia attiva (clamp CT) | ± 0,2% ((5A,100A) | |||
| ± 0,5% (altro) | ||||
| Energia reattiva (diretta) | ± 0,1% | |||
| Energia reattiva (clamp CT) | ± 0,2% ((5A,100A) | |||
| ± 0,5% (altro) | ||||
| Angolo di fase | ||||
| Distanza | 0°-360° | |||
| Errore | ± 0,05° | |||
| Frequenza | ||||
| Distanza | 45 Hz-65 Hz | |||
| Impulso di uscita | ||||
| Uscita ad alta frequenza (CH) | - Non lo so. | |||
| Basse frequenze | 3600 imp/kWh | |||
| Rapporto di impulso Rapporto di impulso | 1:01 | |||
| Livello di produzione | 5V | |||
| Input dell'impulso | ||||
| Canale di ingresso | 2 | |||
| Livello di input | 5 a 10 V | |||
| Frequenza di ingresso | Max.100Hz | |||
| Visualizzazione | ||||
| Risoluzione | Colore 7"TFT | |||
| Funzione | ||||
| Diagramma vettoriale | √ | |||
| Forma d'onda | √ | |||
| Accumulazione di energia | √ | |||
| Prova del rapporto CT | √ | |||
| Input dei parametri locali | √ | |||
| Emulazione del cablaggio | √ | |||
| Autocalibrazione | √ | |||
| Controllo del registratore | √ | |||
| Immagazzinamento dati | √ | |||
| Qty di memorizzazione dei dati | 5000 | |||
| Estensione esterna | √ | |||
| Stampa a schermo | √ | |||
| Porta di comunicazione | USB/RS232 | |||
| Comunicazione con | √ | |||
| Caricare i dati | √ | |||
| Mini stampante esterna | √ | |||
| Tastiera esterna | √ | |||
| Altri | ||||
| Via di alimentazione della tensione | Potenza esterna | |||
| potenza di prova del piombo | ||||
| Fornitura di tensione | 55-480V,50/60Hz | |||
| Dimensioni ((WxHxD) | 245x168x67 | |||
| Peso ((kg) | 1.5 kg | |||
Può testare uno o due metri contemporaneamente.
Sequenza di prova automatica con testa di scansione per contatori elettronici ed elettromeccanici
Può calcolare in modo sincrono tutti i dati e visualizzare l'interfaccia includono l'onda completa
Può testare l'accuratezza dell'energia attiva e reattiva del misuratore a onde piene
Può testare contemporaneamente due impulsi di canale il cui impulso costante
L'identificazione del cablaggio è disponibile quando non c'è carico.
La funzione di accumulo di energia elettrica può misurare il contatore di energia elettrica quando non ha uscita di impulsi.
Funzione di prova del quadrante
Display diagramma vettoriale
Può identificare i cavi sbagliati (48 tipi di connessione)
Strumento può essere simulare la scena di varietà di cablaggio e ottenere il risultato corrispondente del cablaggio e parametro rivisto in ufficio senza accesso a tensione o situazione del segnale corrente
Funzioni armoniche
