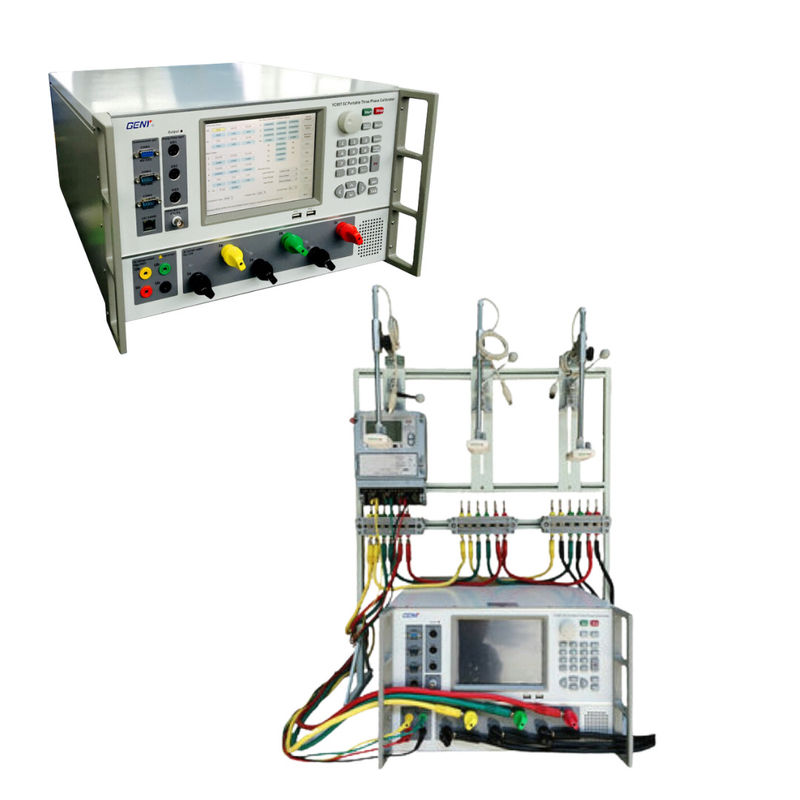

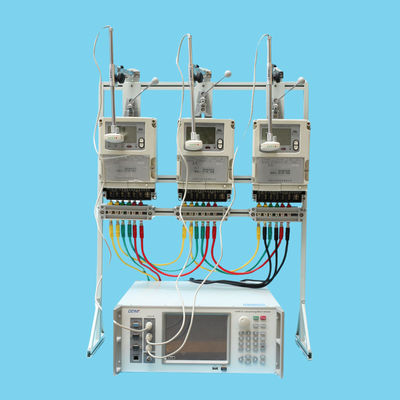

YC99T-5C Dispositivo di controllo del contatore elettrico

Descrizione:

YC99T-5C è un equipaggiamento portatile per il test del misuratore a tre fasi (calibratore), adatto per l'uso in laboratorio e locale.Il calibratore YC99T-5C utilizza la tecnologia di prova con lo sviluppo duraturo della taratura del contatore di energia.YC99T-5C ha esattamente la stessa funzione software di calibrazione di YC99T-5C, ma tensione e corrente di uscita diverse.

Il calibratore YC99T-5C supporta il protocollo di comunicazione DLT-645 ((2007) e può completare l'errore di indicazione della domanda, l'errore del periodo di domanda, l'errore di commutazione dell'ora,errore di indicazione dell'energia per il periodo di tariffa e altri progetti di prova multifunzioneIl calibratore YC99T-5C ha un oscillatore a cristallo a temperatura costante, in grado di verificare l'errore di tempo giornaliero del contatore di energia elettrica.

L'YC99T-5C è progettato con fantastici pannelli schermo e sistema di cablaggio.

YC99T-5C non solo fornisce normali test del contatore, ma può anche essere utilizzato come apparecchiatura di uscita di potenza armonica, che è in grado di creare uscita armonica stabile.

YC99T-5C e YC99T-3C hanno una funzione simile, ma differente in tensione e corrente di uscita, YC99T-3C ha più canali di corrente e tensione.

1. modalità di prova: potenza attiva, potenza reattiva

2. Misuratore sottoposto a prova: 3P4W, 3P3W, 1P2W

3Il calibratore è combinato da una fonte di alimentazione e da uno strumento elettronico di taratura con ampio raggio di uscita di corrente e tensione.

4. Test di avvio e test di strisciamento sono supportati

5I dati del test possono essere gestiti da un computer tramite l'interfaccia Rs232

6. YC99T-5C non solo può essere gestito da attrezzature ma può anche essere controllato da PC

7. calibrare automaticamente i contatori di energia, che includono elementi quali, precaldo, avvio, strisciamento, errore, influenza, test quantitativo ecc.

Specificità:

Fonte di tensione
Intervallo di tensione	57.7V ~ 380V
tensione di uscita di prova (neutralità di fase)		3* (0V 450V)
Capacità di produzione	30VA max/fase
Risoluzione	0.01%
Accuratezza	00,05%
Stabilità	0.01%/ 180s
Fattore di distorsione	< 0,2% per il carico di resistenza lineare
Fonte attuale
Intervallo di corrente	50mA 120A
corrente di uscita di prova	3* ((1mA 120A)
Capacità di produzione	100 VA max/fase@100A
Risoluzione	0.01%
Accuratezza	00,05%
Stabilità	0.02%/180s
Fattore di distorsione	< 0,2% per il carico di resistenza lineare
Angolo di fase
Distanza	0 -- 360°
Risoluzione	00,01°
Accuratezza	00,05°
Frequenza
Distanza	40 Hz 70 Hz
Risoluzione	0.002Hz
Impulso di uscita
Uscita ad alta frequenza (CH)	10,666 × 105 Hz
Fonte di uscita a bassa frequenza (CL)	5×10-5×CH
Input dell'impulso
Canale di ingresso	3
Frequenza di ingresso	Max. 20Hz
Altri
Fornitura di tensione	110V/220V ±15% 50/60Hz±2Hz
Temperatura ambiente	-10°C - +40°C
Umidità relativa	35% - 85%
Dimensioni (W × H × D) (mm)	445×180×680
Peso (kg)	46





Applicazioni:

1. Società di servizi pubblici a livello nazionale

2. Uffici di metrologia governativi

3Grandi produttori di contatori energetici

Principali vantaggi competitivi:

1Prodotto di alta qualità

2. Comodo funzionamento

3. fonte di potenza armonica di uscita forte e stabile

4. Prova multi-tipo del contatore di energia attiva e reattiva
