Sistema di prova professionale di un contatore stazionario per la tensione e la corrente di uscita precise

Sistema di prova professionale di un contatore stazionario per la tensione e la corrente di uscita precise

Dati tecnici

Fornitore di energia

Voltaggio di uscita

Output corrente

Angolo di fase

Frequenza

Caratteristiche e funzioni

Il banco di prova presenta principalmente le caratteristiche seguenti:

• Sostenere la porta di comunicazione parallela per testare contatori intelligenti tramite RS232
• Termini di taratura sul rack per la verifica sul banco di prova
• Abbigliamento per la calibrazione/prova di impulsi di contatori di energia a 3 fasi di EDMI
• Accuratezza Prova del contatore standard di riferimento
• Pre-riscaldo
• Prova di accuratezza secondo IEC
• Prova di striscio
• Prova di corrente di partenza2 di 9
• Ripetibilità del test di errore
• Prova del quadrante
• prova di quantità di influenza relativa a prove di precisione (voltaggio, frequenza, sequenza di fase inversa,
• squilibrio di tensione)
• Influenza del componente armonico sul circuito di tensione e corrente secondo IEC
• Subarmoniche secondo le norme CEI (CEI 62052-11 / 62053-21/22/23)
• Armoniche dispari secondo le norme CEI

Caratteristiche personalizzate:

• in grado di effettuare una taratura individuale (spinta e corrente separate) e combinata (potenza) e
• prova

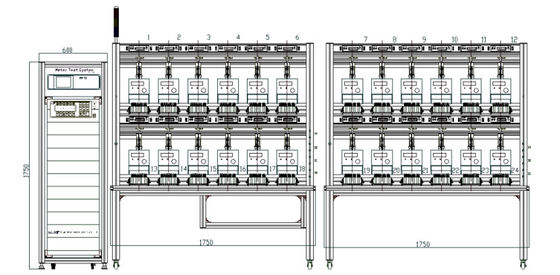

• Verifica 24 + 24 posizioni. in un momento, solo 24 posizioni sono in esecuzione.avere un interruttore di relè (preferibilmente controllabile da un software) per passare tra le prime 24 posizioni o le seconde 24 posizioni.
• Capace di funzionare sia per il CT che per il WC; 1 ((6) A, 1 ((10) A, 5 ((20) A, 5 ((100) A, 5 ((120) A
• Capace di eseguire il metodo di calibrazione e di prova mediante gate e impulso
• In grado di eseguire il protocollo DLMS per la lettura e la scrittura di metri Mk10M
• In grado di eseguire su EDMI Command Line per la lettura e la scrittura su metri Mk10E
