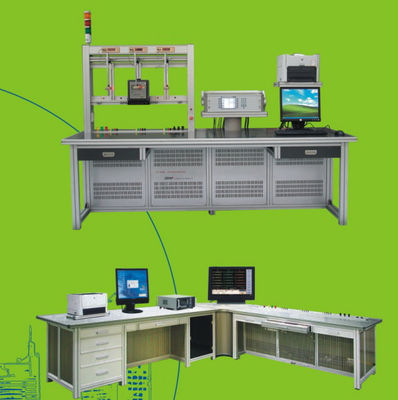

Sistema di prova del contatore stazionario di potenza per la prova della capacità di tensione, corrente e potenza

Sistema di prova del contatore stazionario di potenza per la prova della capacità di tensione, corrente e potenza

Marchio:	GENY
Numero di modello:	YC-1893R
MOQ:	1
prezzo:	negotiate rates
Condizioni di pagamento:	T/T, L/C, D/P, T/T
Capacità di approvvigionamento:	5 serie / 1 mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO, CE

Struttura:

Tutto in Uno

Utilizzatori:

calibratura del tester di energia, ricerca del laboratorio

Temperatura ambiente:

-10℃ a +40℃

Fornitore di energia:

3P4W 3×380V±10%, 50Hz±2Hz

Umidità Ambiente:

Dal 35% all' 85% di R.H.

Risoluzione di tensione:

0,001%

Imballaggi particolari:

casse del compensato

Capacità di alimentazione:

5 serie / 1 mese

Evidenziare:

Sistema di prova del tensiometro stazionario

Potente sistema di prova del contatore stazionario

Sistema di prova del contatore stazionario corrente

Descrizione di prodotto

Sistema di prova del contatore stazionario di potenza per la prova della capacità di tensione, corrente e potenza

Parametro tecnico

Fornitura di alimentazione / sistema elettrico

Voltaggio	Fornitura AC a 240/415 V (+5% e -10%) o personalizzata
Frequenza	50/60 Hz ± 2 Hz
Capacità	> 3 × 6kVA
Temperatura ambiente	-10°C... +40°C
Umidità relativa	35%... 95%
Sistema di messa a terra	Neutrale solido a terra
Livello di protezione contro le sovratensioni	≥ 10 kV/120 Joule (10/1000μs)

Fonte di alimentazione

Voltaggio
tensione di uscita di prova (neutralità di fase)	3× (24V 500V) o su misura
Potenza della tensione di uscita	3×100VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,05% al valore finale dell'intervallo
Stabilità	Migliore dello 0,005%/h (tempo di integrazione 150 s)
Regolazione del carico da 0-max. carico	< 0,01%
Fattore di distorsione	< 0,3% per il carico di resistenza lineare
Armoniche	2° 21° programmabile liberamente
Corrente
corrente di uscita di prova	3 × (1mA 120A)
Potenza della corrente di uscita	3×150VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,05% al valore finale dell'intervallo
Stabilità	Migliore dello 0,005%/h (tempo di integrazione 150 s)
Regolazione del carico da 0-max. carico	< 0,01%
Fattore di distorsione	< 0,3% per il carico di resistenza lineare
Armoniche	2° 21° programmabile liberamente
Angolo di fase
Distanza	0 -- 360°
Risoluzione	00,01°
Impostazione della precisione	0.1°
Frequenza
Distanza	45 Hz 65 Hz
Risoluzione	0.01Hz

Norma di riferimento

Fornitore di alimentazione
Voltaggio	AC220V ±10%
Frequenza	50 Hz ± 2 Hz
Consumo di potenza massimo	45VA
Utilizzare condizione
Temperatura ambientale	10 ° C... 30 ° C
Umidità relativa	45%... 75%
Intensità magnetica esterna	≤ 0,025 mT
Intervallo di frequenza	45 Hz... 65 Hz.
Corrente di prova
Distanza	1mA... 120A
Errore	- ± 0,02% (50mA...120A) (valore di misurazione relativo) - ± 0,05% (1...50 mA) (valore relativo a scala completa)
Intervallo di visualizzazione corrente	1.000mA... 120.000A (1A, 10A, 100A)
Tensione di prova
Distanza	50V... 480V (intervallo automatico)
Errore	- ± 0,02% (50V...480V) (valore di misurazione relativo) - ± 0,05% (5V...50V) (valore di misurazione relativo)
Intervallo di visualizzazione della tensione	50.000(V)... 480.000(V)
Errore di misura della potenza
Potenza attiva	+0,02% (valore di misurazione relativo) 50V... 480V, 0,05A... 120A
Potenza reattiva	+ 0,05% (valore di misurazione relativo) 50V... 480V, 0,05A... 120A
Potenza apparente	+ 0,05% (valore di misurazione relativo) 50V... 480V, 0,05A... 120A
Fattore di potenza di prova (PF=P/F) Errore: 0,05%
Intervallo di visualizzazione	- 1.000... +1.00000
Costante di energia	CH=109 imp/kWh (passaggio 1A e 0,1A) CH=108 imp/kWh (10 step A) CH=107 imp/kWh (100A passo)
Modi di misurazione	- 4 fili attivi/reattivi/reattivi a connessione incrociata - 3 fili attivi/reattivi/reattivi a connessione incrociata - 2 fili attivi/reattivi
Input dell'impulso energetico
Frequenza	0.5 kHz
Voltaggio	24V
Intervallo di misura dell'input
Prodotto	Impulso TTL, carico > 2kΩ
Dimensioni (W * H * D)	131 mm * 432 mm * 470 mm
Peso	16 kg

Caratteristiche e funzioni

Le caratteristiche del MTS sono le seguenti

- Supporto della porta di comunicazione parallela per testare i contatori intelligenti tramite RS232 / Ethernet

- Calibrazione dei terminali sul rack per la verifica del banco di prova

- misuratore di energia monofase per la prova

- misuratore di energia trifase per le prove

- Esame di precisione del contatore standard di riferimento

- Pre riscaldamento

- Prova di accuratezza secondo IEC

- Prova di strisciamento.

- Iniziazione del test corrente

- Ripetibilità del test di errore

- Prova di composizione.

- Prova di quantità di influenza relativa alle prove di precisione (voltaggio, frequenza, sequenza di fase inversa, squilibrio della tensione)

- Influenza della componente armonica nel circuito di tensione e corrente secondo IEC

- Monitoraggio delle manipolazioni e delle frodi

- Subarmoniche secondo le norme CEI (CEI 62052-11 / 62053-21/22/23)

- Armoniche dispari secondo gli standard IEC
