| Marchio: | GENY |
| Numero di modello: | YC-1893D |
| Condizioni di pagamento: | L/C, T/T, D/P |
| Capacità di approvvigionamento: | 100/anno |
Il sistema di prova trifase del contatore dotato di tecnologie dell'informazione e della comunicazione è dotato di posizioni multiple fino a 40 metri e di una classe di precisione dello 0,02%.Include un sistema di comunicazione a porte seriali multiple per la comunicazione parallela, ideale per testare contatori intelligenti.
Fornitore di energia
| Voltaggio | 3x230 / 400 V ±10%, 50 / 60 Hz ±2 Hz |
| Frequenza | 50 Hz ±15% |
| Capacità | > 6 kVA |
| Efficienza energetica (a pieno carico) | ≥ 85% |
| Temperatura ambiente | -10 °C -- +40 °C |
| Umidità relativa | 35% - 85% |
Fonte di alimentazione
| Voltaggio | |
| tensione di uscita di prova (neutralità di fase) | 3x ((24 300 V) |
| Potenza della tensione di uscita | 3×1500VA |
| Risoluzione | Migliore dello 0,01% del valore di intervallo a scala completa |
| Impostazione della precisione | Migliore dello 0,05% al valore finale dell'intervallo |
| Stabilità | Migliore dello 0,005%/h (tempo di integrazione 150 s) |
| Regolazione del carico da 0-max. carico | < 0,01% |
| Fattore di distorsione | < 0,3% per il carico di resistenza lineare |
| Armoniche | 2° 41° programmabile liberamente |
| Corrente | |
| corrente di uscita di prova | 1 mA ¢ 120 A |
| Potenza della corrente di uscita | 3 × 2000VA |
| Risoluzione | Migliore dello 0,01% del valore di intervallo a scala completa |
| Impostazione della precisione | Migliore dello 0,05% al valore finale dell'intervallo |
| Stabilità | Migliore dello 0,005%/h (tempo di integrazione 150 s) |
| Regolazione del carico da 0-max. carico | < 0,01% |
| Fattore di distorsione | < 0,3% per il carico di resistenza lineare |
| Armoniche | 2° 41° programmabile liberamente |
| Angolo di fase | |
| Distanza | 0 -- 360° |
| Risoluzione | 00,01° |
| Impostazione della precisione | 0.1° |
| Frequenza | |
| Distanza | 45 Hz 65 Hz |
| Risoluzione | 00,01 Hz |
GENY's meter test systems adopt the most advanced electronic measurement technology and modular concept combine the differential reference standards and power amplifiers to meet the requirements of customers in electric energy meter manufacturers, le compagnie di energia elettrica, i laboratori di metrologia, i dipartimenti di misurazione e di controllo della qualità e le fabbriche o le imprese.

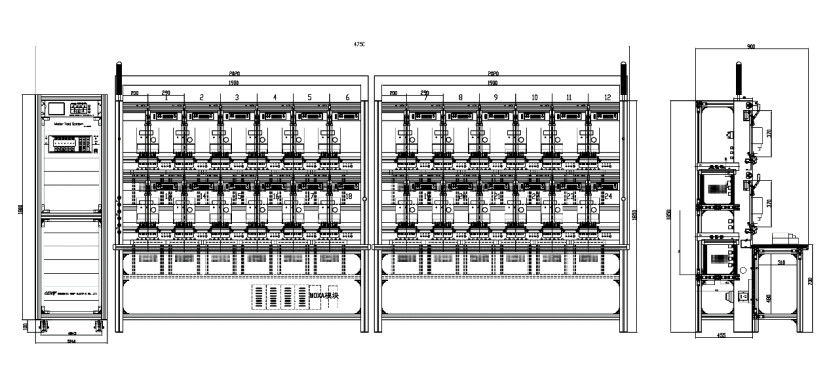

Il sistema di prova del contatore YC1893D è un sistema completamente automatico per la prova e la taratura di contatori di energia elettrica monofase e trifase, costituito dai seguenti componenti:
Il sistema di prova del contatore YC1893D è pienamente conforme alla norma IEC 60736 ed è adatto per la prova dei contatori secondo le seguenti norme:
Gli utilizzatori di apparecchiature di prova GENY hanno la responsabilità finale di garantire che chiunque lavori su o vicino all'apparecchiatura segua tutte le precauzioni di sicurezza pertinenti.Le misure di sicurezza devono essere conformi ai requisiti specifici di questo tipo di apparecchiature di prova.. Oltre alle normative standard applicabili al luogo di lavoro, seguire le seguenti raccomandazioni.Per prevenire lesioni o rischi d'incendio, non accendere la macchina se è danneggiata o si sospetta che sia difettosa.Il funzionamento improprio dell'attrezzatura può comportare situazioni pericolose, causando danni all'operatore e alla macchina.
