| Marchio: | GENY |
| Numero di modello: | YC98S1 |
| Condizioni di pagamento: | L/C, T/T, D/P |
| Capacità di approvvigionamento: | 300/anno |
1Misurazione dell'errore dei contatori di energia elettrica in loco 1P2W,1P3W,3P3W,3P4W
2.Alta precisione classe 0,05 in modalità diretta
3.Può testare contemporaneamente due impulsi di canale la cui costante di impulso, modalità e quantità di impulso possono essere diverse
4.Misurazione diretta fino a 12A/480V
5.Misurazione della corrente con pinze CA da 5A a 2000A
6.Armonica fino alla 51a.
7- Misurazione del carico di CT&PT
7.Verificazione dei collegamenti del cablaggio del contatore
8.7 pollici schermo TFT a colori
9.Alimentazione tramite alimentazione esterna, cavo di prova o batteria (facoltativo)
| Ambiente | Sicurezza | ||||
| Temperatura di funzionamento | Umidità relativa | Altezza | Classe IP | Conformità | |
| -25°C-45°C | 40%-95% | < 2500 m | 51 | IEC | |

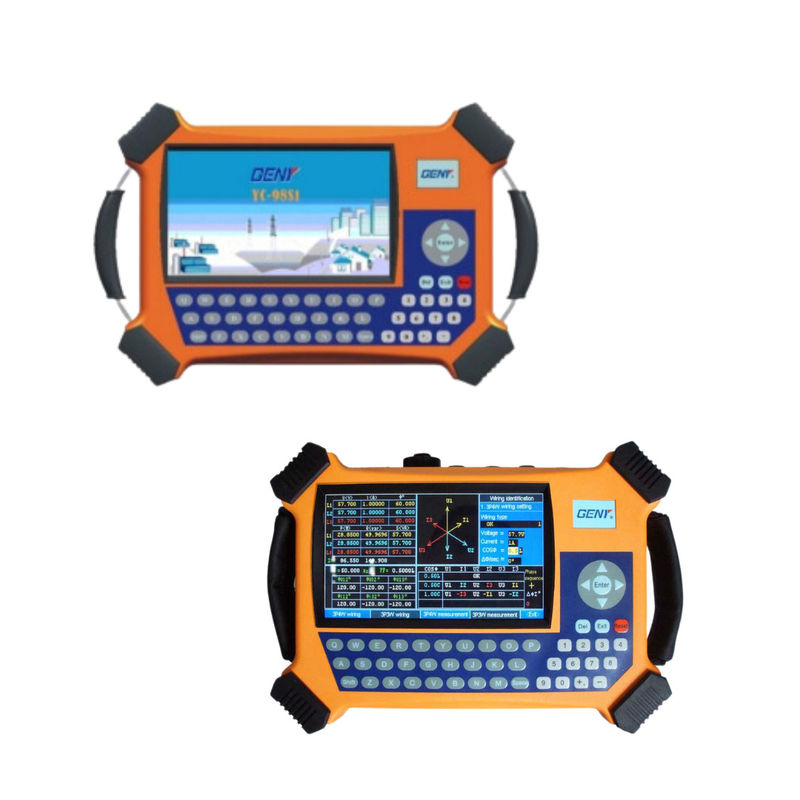

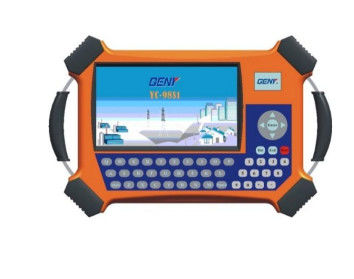

| Modello | YC-98S1 YC-98S1H |
||||
| Tensione di prova | |||||
| Distanza | 30~480V | ||||
| Errore | ± 0,05% | ||||
| Armoniche | 2°-51° | ||||
| Corrente di prova | |||||
| Distanza ((Modo diretto) | 0.025~12A | ||||
| Errore (Modo diretto) | ± 0,05% | ||||
| Distanza ((100A Clamp-on CT) | 0.5-120A | ||||
| Errore ((100A Clamp-on CT) | ± 0,2% | ||||
| Armoniche | 2° ~ 51° | ||||
| Errore del misuratore di potenza/energia | |||||
| Attivo (Modo diretto) | ± 0,05% | ||||
| Attivo ((100A Clamp-on CT) | ± 0,2% | ||||
| Reattivo (modus diretto) | ± 0,1% | ||||
| Reattivo ((100A Clamp-on CT) | ± 0,5% | ||||
| Altri errori | |||||
| Misurazione del rapporto | ± 0,5% | ||||
| Influenza della tensione | < ± 0,01% | ||||
| Influenza della frequenza | < ± 0,01% | ||||
| Influenza della temperatura | < ± 0,01%/C | ||||
| Influenza della precisione 24 ore | < ± 0,01% | ||||
| Influenza armonica | < ± 0,01% | ||||
| Angolo di fase | |||||
| Distanza | -180°-180° | ||||
| Errore | < ± 0,1° | ||||
| Frequenza | |||||
| Distanza | 45 ~ 65 Hz | ||||
| Errore | ± 0,01 Hz | ||||
| Impulso di uscita | |||||
| Frequenza elevata ((Modo diretto) | 10,8x10°P/kWh | ||||
| Basso Frequenza ((Modo Diretto) | 360000P/kWh (kV). | ||||
| Rapporto pulsante | 1:01 | ||||
| Livello di produzione | 5V | ||||
| Input di impulso | |||||
| Canale di ingresso | 2 | ||||
| Livello di input | 5 a 10 V | ||||
| Frequenza di ingresso | Massimo 10 kHz | ||||
| Altri | |||||
| Fornitore di energia | Potenza esterna, tensione di prova o | ||||
| Visualizzazione | 7'TFT touch screen | ||||
| Dimensione ((mm) | 245x150x50 | ||||
| Peso ((Kg) | 2 | ||||
