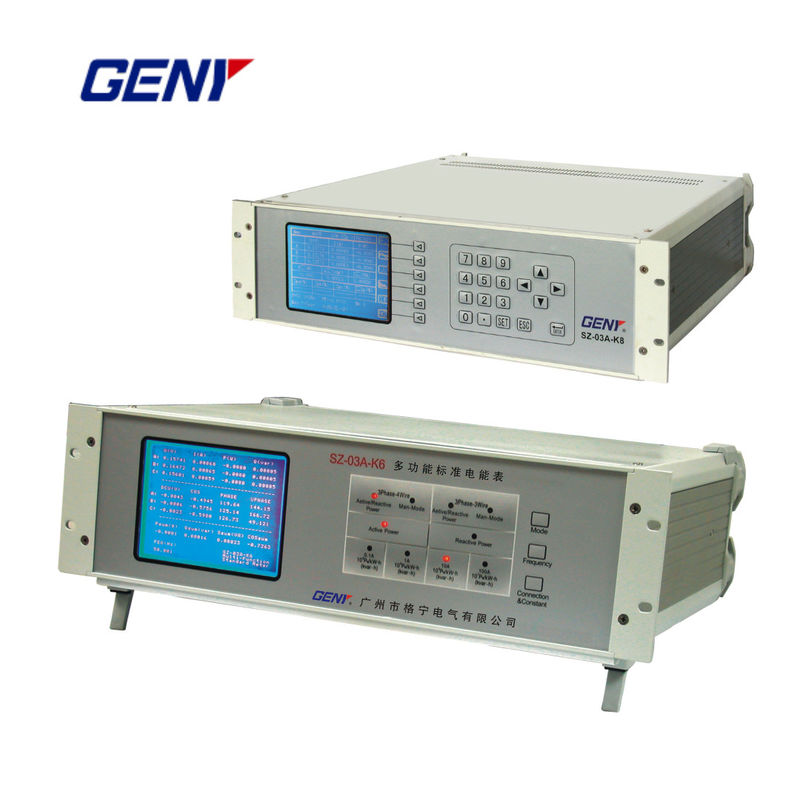

| Marchio: | GENY |
| Numero di modello: | SZ-03A-K8 |
| Condizioni di pagamento: | L/C, T/T, D/P |
| Capacità di approvvigionamento: | 100/anno |
Fornisce un'elevata precisione e mantiene la stabilità a lungo termine per un funzionamento affidabile.
Versatile e adattabile, si adatta ad ampie applicazioni in tutti i settori.
Misura più parametri elettrici contemporaneamente sia in circuiti trifasici che monofasici.
Garantisce una determinazione precisa dell'angolo di fase calcolando direttamente la potenza reattiva.
Calibrazione semplificata con tre costanti energetiche per risultati affidabili.
Utilizza l'input di impulsi a bassa frequenza per facilitare il calcolo e la correzione degli errori.
Fornisce diagrammi vettoriali intuitivi per comprendere le caratteristiche elettriche.
Offre visualizzazioni dettagliate della forma d'onda della tensione e della corrente per analisi e monitoraggio.
Fa analisi e visualizzazione armonica approfondita per identificare e mitigare le distorsioni.
Dispone di interfacce RS232 e RS485 per un'integrazione informatica senza soluzione di continuità e una gestione dei dati conveniente.
| Condizioni e requisiti di applicazione | |||||
| Ambiente | Requisito di potenza | Sicurezza | |||
| Temperatura di funzionamento | Umidità | Altezza | Fornitura di tensione | Classe IP | Conformità |
| -10°C -+40°C | 45% - 75% | < 2500 m | 220V±10%,50/60Hz±2Hz | IP30 | Conformità CE |
| Tipo | SZ-03A-K8 | ||||
| Tensione di prova | |||||
| Distanza | 5V-480V | ||||
| Errore | ± 0,02% ((5V-480V) | ||||
| Intervallo di visualizzazione | 5.000000V-480.000V | ||||
| Corrente di prova | |||||
| Distanza | 10mA-120A | ||||
| Errore | ± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA) | ||||
| Intervallo di visualizzazione | 1.000000A-120.0000A | ||||
| Errore di misura della potenza | |||||
| Potenza attiva | ±0,02% ((50mA-120A) | ||||
| Potenza reattiva | ± 0,05% ((50mA-120A) | ||||
| Potenza apparente | ± 0,05% ((50mA-120A) | ||||
| Angolo di fase | |||||
| Distanza | 0°-360° | ||||
| Errore | ± 0,05° | ||||
| Intervallo di visualizzazione | 0.000001°--359.9999° | ||||
| Frequenza | |||||
| Distanza | 45 Hz-65 Hz | ||||
| Intervallo di visualizzazione | 45.000-65.000 | ||||
| Impulso di uscita | |||||
| Uscita ad alta frequenza (CH) | 1x109 ((0A-1A) | ||||
| 1x108 ((1A-10A) | |||||
| 1x107 ((10A-120A) | |||||
| Fonte di uscita a bassa frequenza (CL) | 2x10-5xCH | ||||
| Rapporto pulsante | 1:01 | ||||
| Livello di produzione | 5V | ||||
| Input dell'impulso | |||||
| Livello di input | 24V | ||||
| Frequenza di ingresso | 500 Hz (massimo) | ||||
| Dimensioni ((WxHxD) ((mm) | 432x131x470 | ||||
| Peso ((kg) | 16 | ||||
