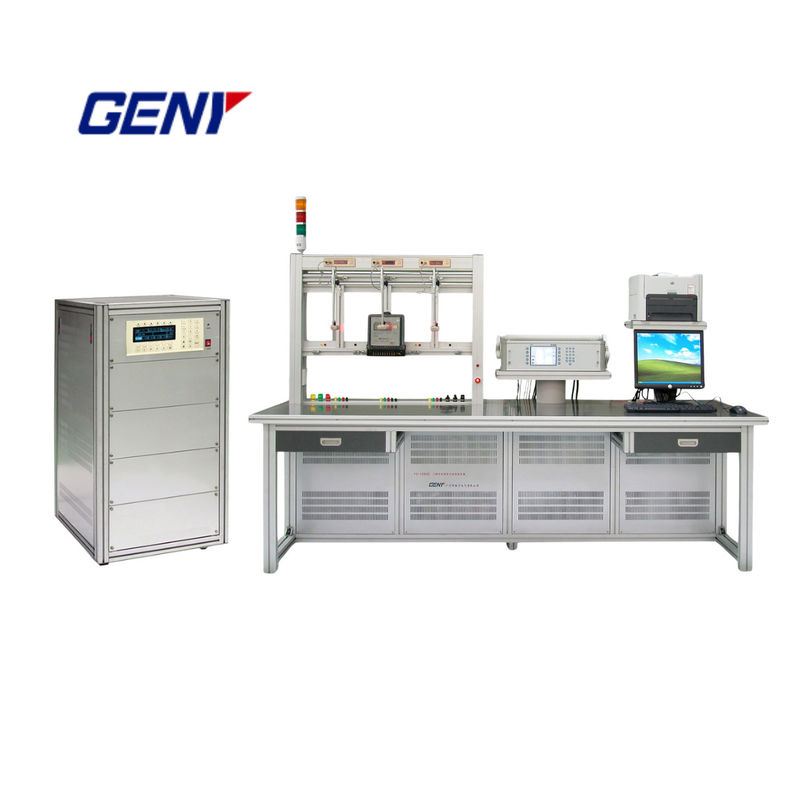

banco di prova stazionario avanzato per analisi completa dei parametri elettrici

Caratteristiche e funzioni

• Contatori sottoposti a prova: 1P2W / 3P4W / 3P3W
• Misurare contemporaneamente contatori con le stesse specifiche ma con diverse costanti di contatore
• Posizionamento automatico del marchio del rotore sul disco dei contatori meccanici per aumentare l'efficienza
• Prova di trascinamento e prova di avvio
• Protezione contro i circuiti a corto voltaggio, sovraccarico e corrente aperta
• Costruito in lega di alluminio, leggero, resistente e resistente alla corrosione
• Software di prova compatibile con Windows XP/7/8/10, comprende moduli funzionali per tutti i tipi di contatori di energia moderni, in grado di eseguire test di errore, test armonici, test di domanda, test di influenza,ecc.
• Prodotto di alta qualità
• Classe di precisione massima: 0,02 / 0,01 (livello massimo)
• Stabilità di potenza estremamente elevata
• Prova di influenza per tensione, frequenza e armoniche
• Porte di comunicazione RS232 e Ethernet installate in ciascuna posizione del contatore
• Garanzia superiore a 18 mesi, estendibile a 36 mesi per le unità capaci
• Adatto alle compagnie di servizi pubblici a livello nazionale, agli uffici governativi di metrologia, ai grandi produttori di contatori di energia e ai laboratori per la misurazione dell'energia elettrica
• L'intero sistema è accreditato e conforme alle norme UE in materia di salute e sicurezza con certificati CE

Specifica tecnica per il sistema di prova del contatore da 1 a 3 posizioni

Il banco di prova è a posizioni multiple fino a 3 metri, 0,02% della classe di precisione Sistema di prova trifase con TIC,con sistema di comunicazione a porte seriali multiple per la comunicazione parallela per la prova di contatori intelligenti.

Fornitore di energia

Fonte di alimentazione

Voltaggio
tensione di uscita di prova (neutralità di fase)	3×(24 V ️ 480 V) o 600 V F-F personalizzati
Potenza della tensione di uscita	3×100VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,02% al valore di intervallo finale
Stabilità	Migliore dello 0,005%/h (tempo di integrazione 150 s)
Regolazione del carico da 0-max. carico	< 0,01%
Fattore di distorsione	< 0,3% per il carico di resistenza lineare
Armoniche	2° 21° programmabile liberamente
Corrente
corrente di uscita di prova	0.3 mA 120 A
Potenza della corrente di uscita	3×150VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,02% al valore di intervallo finale
Stabilità	Migliore dello 0,005%/h (tempo di integrazione 150 s)
Regolazione del carico da 0-max. carico	< 0,01%
Fattore di distorsione	< 0,3% per il carico di resistenza lineare
Armoniche	2° 21° programmabile liberamente
Angolo di fase
Distanza	0 -- 360°
Risoluzione	00,01°
Impostazione della precisione	0.1°
Frequenza
Distanza	45 Hz 65 Hz
Risoluzione	00,01 Hz
