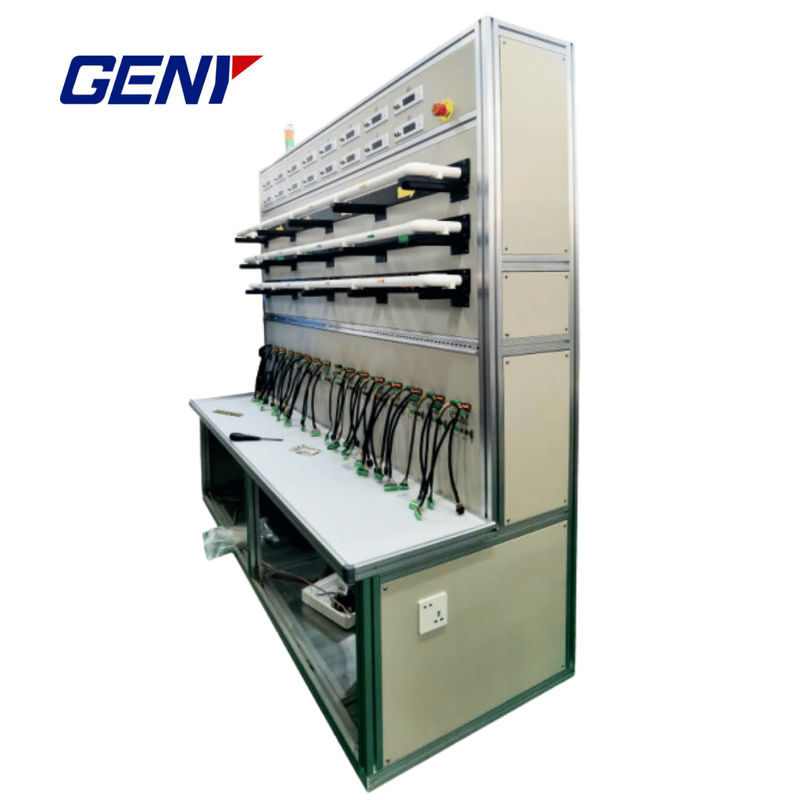

YC-1893GT Sistema di verifica del contatore d'energia stazionario montato su rotaia

YC-1893GT Sistema di verifica del contatore d'energia stazionario montato su rotaia

Caratteristiche del dispositivo

• Caratteristiche del sistema flessibile
• Interfaccia RJ-45 / RS-485 / CAN
• Interfaccia di comunicazione Bluetooth di portatore / segnale remoto / rete di stato
• Operazione di calibrazione automatica del microcomputer e operazione di calibrazione manuale della tastiera
• Impostazioni flessibili del piano di taratura
• Vari formati di report modificabili in base alle esigenze dell'utente
• Protocollo di comunicazione per i contatori intelligenti
• Funzioni di ingresso e di rete del codice a barre
• Supporta 645, 698 protocolli di comunicazione

Specifiche tecniche

Livello di precisione del dispositivo: 0,05 Livello / 0,1 Livello

Voltaggio di uscita

• Distanza: 3x57.7V / 3x100V / 3x220V / 3x380V
• Intervallo di regolazione: 0~120% Un
• Precisione di regolazione: minimo 1mV
• Distorsione della forma d'onda: ≤ 0,3%
• Impatto di spostamento di fase: < 0,1%
• Regolazione del carico: ≤ ± 0,3% del valore di scala completa (Pura resistenza, induttiva, capacitiva)
• Precisione di monitoraggio: monitoraggio multifunzionale con contatore standard

corrente di uscita

• Distanza: 3x0,02A~100A Selezione automatica della portata (parte della fonte di alimentazione, Imax predefinito=50A)
• 3x0.2A~500A (Output di trasformazione ICT 1:10. Livello di precisione ICT: 0.01- Sì.
• Output di trasformazione CT, corrente di avvio: 200mA (minimo), precisione di corrente di avvio ≤ 3%
• Tensione di uscita della bobina di Rogowski simulata: 0,16mV-400mV (corrispondente all'ingresso del metro ferroviario 0,2A~500A)
• Intervallo di regolazione: 0~120% In
• Precisione di regolazione: minimo 0,1 mA (parte della fonte di alimentazione)
• Distorsione della forma d'onda: ≤ 0,3%
• Impatto di spostamento di fase: < 0,1%
• Regolazione del carico: ≤ ± 0,3% del valore di scala completa (Pura resistenza, induttiva, capacitiva)
• Precisione di monitoraggio: monitoraggio multifunzionale con contatore standard

Fase di produzione

• Intervallo di regolazione: 0,01°~360°
• Precisione di regolazione: minimo 0,01°
• Regolazione del carico: < ± 0,3°
• Precisione di monitoraggio: monitoraggio multifunzionale con contatore standard

Frequenza di uscita

• Intervallo di regolazione: 45.000 Hz~65.000 Hz
• Precisione di regolazione: minimo 0,001 Hz
• Regolazione del carico: < ± 0,1%
• Precisione di monitoraggio: monitoraggio multifunzionale con contatore standard

Simmetria della potenza di uscita

• Quando il dispositivo indica (o imposta per impostazione predefinita) la simmetria, la simmetria di uscita effettiva non deve superare le specifiche di cui alla tabella 3-3.

Stabilità della potenza di uscita

• Dopo che il dispositivo ha raggiunto uno stato termicamente stabile, nell'intervallo di carico di uscita specificato, la stabilità della potenza di uscita Py non deve superare le specifiche di cui alla tabella 3-4.

(Tabella 3-3)

(Tabella 3-4)

Segnale di orario

• Frequenza di controllo modulare, frequenza di controllo di uscita 625 kHz
• Accuratezza della frequenza dell'oscillatore a cristallo interno ≤0,4x10^-6, stabilità annuale ≤0,1x10^-6
• (Le configurazioni di cui sopra sono predefinite, per altri parametri e funzioni di prestazione, si prega di contattare la nostra società per la personalizzazione)
