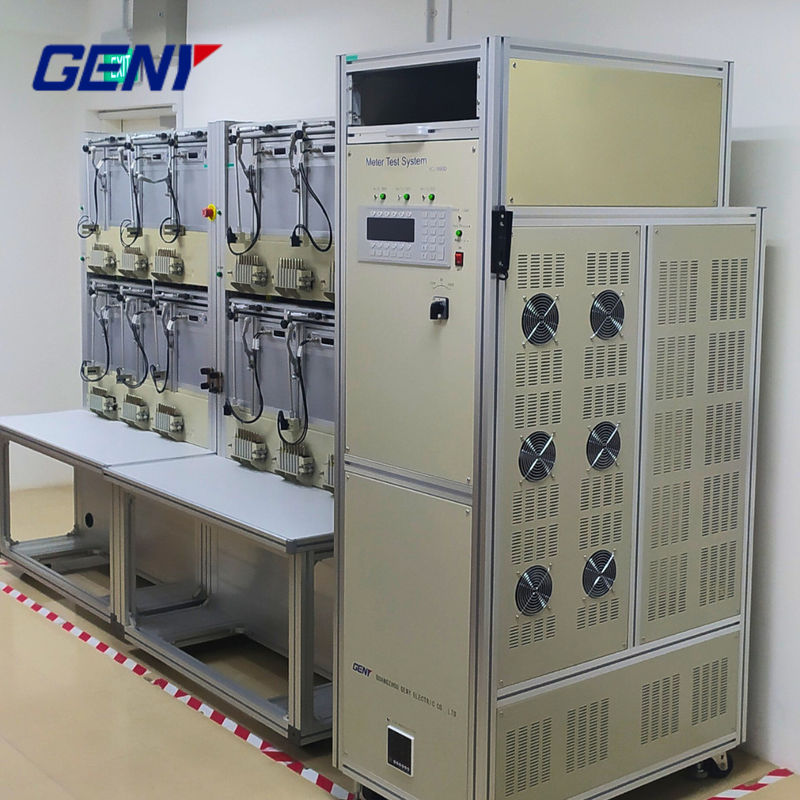

Sistema di prova del contatore a tre fasi a collegamento chiuso

Sistema di prova del contatore a tre fasi a collegamento chiuso

Marchio:	GENY
Numero di modello:	YC-1893D-ICT
Condizioni di pagamento:	L/C, T/T, D/P
Capacità di approvvigionamento:	100/anno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

ISO, CE

Modello N.O.:

YC1893D-ICT

Visualizzazione:

Digitale

Installazione:

Diretto collegato

Utilizzatori:

Misuratore di energia multifunzionale, misuratore di wattora, misuratore per uso industriale e domes

Attrezzatura elettrica:

a tenore di carbonio inferiore o uguale a 10 kW

Teoria:

Metro elettronico

Collegamento del misuratore di potenza:

Terminal

Segnale misurato:

Punto massimo del polso

Tipo:

Metro di energia

Personalizzato:

Personalizzato

Marchio:

GENY

Pacchetto di trasporto:

Cassa in compensato

Specificità:

12.4CBM

Origine:

CINESE

Codice S.A.:

9030849000

Port:

Guangzhou, Cina

Capacità di alimentazione:

100/anno

Evidenziare:

sistema di prova del contatore a collegamento chiuso

sistema di prova a tre fasi del contatore

Descrizione di prodotto

Sistema di prova del contatore a tre fasi a collegamento chiuso

Specificità

Classe di precisione: 0.05
Metri a collegamento chiuso I-P facili da calibrare con trasformatore di corrente isolato (ICT)

Specificita' tecnica.	YC1893D-ICT-6	YC1893D-ICT-12	YC1893D-ICT-24	YC1893D-ICT-48
Numero di postazioni di contatori dotate di TIC	6	12	24	48
Classe di precisione delle TIC	00,05 / 0.01
Accuratezza	0.05
Fonte di alimentazione	YCS-103-250	YCS-103-600	YCS-103-1200	YCS-103-2500
Metro standard	SZ03A-K6 / SZ03A-K8 (personalizzato)
Testa di scansione	Serie YCG-S
Voltaggio
La tensione di uscita di prova ((Neutralità di fase)	3x ((24V~288V) ((o su misura)
Potenza della tensione di uscita	Max. 3x100VA	Max. 3x250VA	- Max, ti prego. 3x500VA	- Max, ti prego. 3x1000VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,05% al valore finale dell'intervallo
Stabilità	Migliore dello 0,005% /h (tempo di integrazione 150s)
Regolazione del carico da 0 a carico massimo	Migliore dello 0,01%
Fattore di distorsione	Migliore dello 0,3% per il carico di resistenza lineare
Armonica	2°~21° programmabile liberamente
Corrente
corrente di uscita di prova	3x ((1mA~100A)
Potenza della corrente di uscita	Max. 3x150VA	Max. 3x350VA	Max. 3x750VA	Max. 3x1500VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,05% al valore finale dell'intervallo
Stabilità	Migliore dello 0,005% /h (tempo di integrazione 150s)
Regolazione del carico da 0 a carico massimo	Migliore dello 0,01%
Fattore di distorsione	Migliore dello 0,3% per il carico di resistenza lineare
Armonica	2°~21° programmabile liberamente
Angolo di fase
Distanza	0~ 3600
Risoluzione	0.01⁰
Impostazione della precisione	0.1⁰
Frequenza
Distanza	45 Hz ~ 65 Hz
Risoluzione	0.01Hz
Visualizzazione errore
Tipo di visualizzazione degli errori	LED rosso
Risoluzione delle visualizzazioni degli errori	8 digitali
Altri
Fornitore di tensione	3x220/380V±10% ((o personalizzato) 50/60 Hz ± 2 Hz
Temperatura ambiente	-10°C~+40°C
Umidità relativa	35% ~ 85%

Descrizione

Installare l'ICT in ogni posizione del contatore per testare contatori trifase con collegamenti chiusi tra i circuiti di misurazione della corrente e della tensione (legami I-P).
Il sistema di prova del contatore può misurare contatori meccanici, elettromeccanici ed elettronici mediante funzionamento automatico, semiautomatico o manuale.
Misuratori sottoposti a prova: 3P4W, 3P3W, 1P2W.
Modalità di prova: potenza attiva, potenza reattiva, potenza reattiva interconnessa.
Misurare contemporaneamente contatori con le stesse specifiche ma con diverse costanti.
Posizionamento automatico del rotore sul disco del contatore meccanico per una maggiore efficienza.
Conduciamo i test di avvio e di scorrere.
Dispone di funzioni di protezione per sovraccarico, circuiti di cortocircuito e circuiti di corrente aperta.
Il movimento sincronizzato delle teste di scansione semplifica il controllo.
E' fatta di lega di alluminio, leggera, resistente e resistente alla corrosione.
Il software di prova è compatibile con i sistemi operativi Windows 2000/XP/7/8/10 e include moduli funzionali per tutti i tipi di contatori di energia moderni, che consentono test quali errore, armonica,Demand, e test di influenza.
