| Marchio: | GENY |
| Numero di modello: | YC1893D |
| Condizioni di pagamento: | L/C, T/T, D/P |

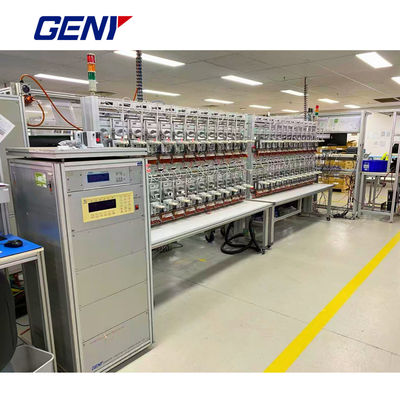

1.Classe di precisione: 0.05
2.Metri di collegamento I-P chiusi e facili da calibrare con trasformatore di corrente isolato
|
Specificita' tecnica. |
YC1893D-ICT-6 |
YC1893D-ICT-12 |
YC1893D-ICT-24 |
YC1893D-ICT-48 |
|
Numero di postazioni di contatori dotate di TIC |
6 |
12 |
24 |
48 |
|
Classe di precisione delle TIC |
00,05 / 0.01 |
|||
|
Accuratezza |
0.05 |
|||
|
Fonte di alimentazione |
YCS-103-250 |
YCS-103-600 |
YCS-103-1200 |
YCS-103-2500 |
|
Metro standard |
SZ03A-K6 / SZ03A-K8 (personalizzato) |
|||
|
Testa di scansione |
Serie YCG-S |
|||
|
Voltaggio |
|
|||
|
La tensione di uscita di prova ((Neutralità di fase) |
3x ((24V~288V) ((o su misura) |
|||
|
Potenza della tensione di uscita |
Max. 3x100VA |
Max. 3x250VA |
- Max, ti prego. 3x500VA |
- Max, ti prego. 3x1000VA |
|
Risoluzione |
Migliore dello 0,01% del valore di intervallo a scala completa |
|||
|
Impostazione della precisione |
Migliore dello 0,05% al valore finale dell'intervallo |
|||
|
Stabilità |
Migliore dello 0,005% /h (tempo di integrazione 150s) |
|||
|
Regolazione del carico da 0 a carico massimo |
Migliore dello 0,01% |
|||
|
Fattore di distorsione |
Migliore dello 0,3% per il carico di resistenza lineare |
|||
|
Armonica |
2°~21° programmabile liberamente |
|||
|
Corrente |
|
|||
|
corrente di uscita di prova |
3x ((1mA~100A) |
|||
|
Potenza della corrente di uscita |
Max. 3x150VA |
Max. 3x350VA |
Max. 3x750VA |
Max. 3x1500VA |
|
Risoluzione |
Migliore dello 0,01% del valore di intervallo a scala completa |
|||
|
Impostazione della precisione |
Migliore dello 0,05% al valore finale dell'intervallo |
|||
|
Stabilità |
Migliore dello 0,005% /h (tempo di integrazione 150s) |
|||
|
Regolazione del carico da 0 a carico massimo |
Migliore dello 0,01% |
|||
|
Fattore di distorsione |
Migliore dello 0,3% per il carico di resistenza lineare |
|||
|
Armonica |
2°~21° programmabile liberamente |
|||
|
Angolo di fase |
|
|||
|
Distanza |
0~ 3600 |
|||
|
Risoluzione |
0.01⁰ |
|||
|
Impostazione della precisione |
0.1⁰ |
|||
|
Frequenza |
|
|||
|
Distanza |
45 Hz ~ 65 Hz |
|||
|
Risoluzione |
0.01Hz |
|||
|
Visualizzazione errore |
|
|||
|
Tipo di visualizzazione degli errori |
LED rosso |
|||
|
Risoluzione delle visualizzazioni degli errori |
8 digitali |
|||
|
Altri |
|
|||
|
Fornitore di tensione |
3x220/380V±10% ((o personalizzato) 50/60 Hz ± 2 Hz |
|||
|
Temperatura ambiente |
-10°C~+40°C |
|||
|
Umidità relativa |
35% ~ 85% |
|||
1Installazione di TIC in ogni posizione del contatore per testare contatori trifase con collegamenti chiusi tra i circuiti di misurazione della corrente e della tensione (connessioni I-P).
2Il sistema di prova del contatore può misurare contatori meccanici, elettronici, meccanici ed elettronici mediante funzionamento automatico, semiautomatico o manuale.
3.Metri sottoposti a prova: 3P4W, 3P3W, 1P2W
4Modalità di prova: potenza attiva, potenza reattiva e potenza reattiva interconnessa.
5Misurare contemporaneamente contatori con le stesse specifiche ma con diverse costanti.
6. posizionare automaticamente il rotore del disco del contatore meccanico, aumentando l'efficienza.
7Inizio il test e il test di trascinamento.
8Utilizzando le funzioni di protezione del circuito di sovraccarico, di corto voltaggio e di circuito di corrente aperta.
9Il movimento sincronizzato delle teste di scansione semplifica il processo di controllo.
10L'alluminio è un materiale leggero ma resistente alla corrosione.comprende una gamma di moduli funzionali per vari moderni contatori dell'energiaQuesti moduli facilitano il test di errore in tempo reale, armonica, domanda e influenza, tra gli altri.
