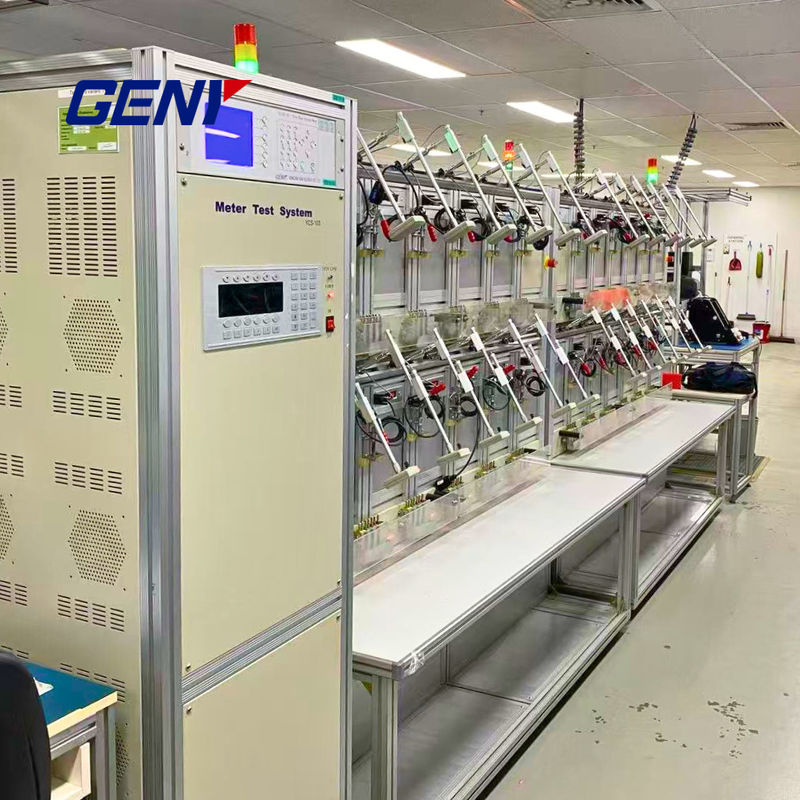

3-48 Attrezzature di prova del contatore di posizione con prova di potenza reattiva di quattro quadranti precisi

Specificita' tecnica.

Numero di postazioni di contatori dotate di TIC

3-48

Classe di precisione delle TIC

0.02

Accuratezza

0.05

Fonte di alimentazione

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Metro standard di riferimento

SZ03A-K8 (su misura)

Testa di scansione

Serie YCG-S

Fonte di tensione

La tensione di uscita di prova ((Neutralità di fase)

3x ((24V~288V) ((o su misura)

Potenza della tensione di uscita

Max. fino a 3x500VA

Risoluzione

Migliore dello 0,01% del valore di intervallo a scala completa

Impostazione della precisione

Migliore dello 0,05% al valore finale dell'intervallo

Stabilità

Migliore dello 0,005% /h (tempo di integrazione 150s)

Regolazione del carico da 0 a carico massimo

Migliore dello 0,01%

Fattore di distorsione

Migliore dello 0,3% per il carico di resistenza lineare

Armonica

2°~21° programmabile liberamente

Fonte attuale

corrente di uscita di prova

3x ((1mA~100A)

Potenza della corrente di uscita

Max. 3x150VA

Max. 3x350VA

Max. 3x750VA

Max. 3x1500VA

Risoluzione

Migliore dello 0,01% del valore di intervallo a scala completa

Impostazione della precisione

Migliore dello 0,05% al valore finale dell'intervallo

Stabilità

Migliore dello 0,005% /h (tempo di integrazione 150s)

Regolazione del carico da 0 a carico massimo

Migliore dello 0,01%

Fattore di distorsione

Migliore dello 0,3% per il carico di resistenza lineare

Armonica

2°~21° programmabile liberamente

Angolo di fase

Distanza

0~ 3600

Risoluzione

0.01⁰

Impostazione della precisione

0.1⁰

Frequenza

Distanza

45 Hz ~ 65 Hz

Risoluzione

0.01Hz

Visualizzazione errore

Tipo di visualizzazione degli errori

LED rosso

Risoluzione delle visualizzazioni degli errori

8 digitali

Altri

Fornitore di tensione

3x220/380V±10% ((o personalizzato)

50/60 Hz ± 2 Hz

Temperatura ambiente

-10°C~+40°C

Umidità relativa

35% ~ 85%
