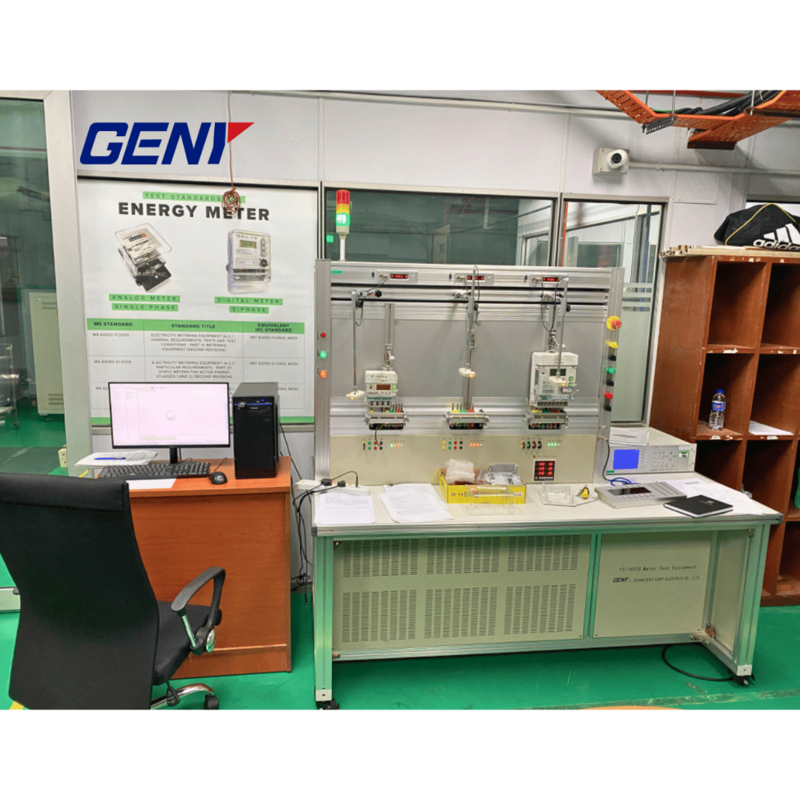

banco di prova avanzato per contatori stazionari

Specifiche tecniche.

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

Numero di posizioni del contatore

6

12

24

48

Accuratezza

0,05 / 0,02

Fonte di alimentazione

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Contatore standard

SZ03A-K6 / SZ03A-K8

Testina di scansione

Serie YCG-S

Tensione

Uscita tensione di prova (fase-neutro)

3x(24V~288V)(o personalizzato)

Potenza dell'uscita di tensione

Max. 3x100VA

Max. 3x250VA

Max. 3x500VA

Max. 3x1000VA

Risoluzione

Migliore dello 0,01% del valore di fondo scala del campo

Accuratezza di impostazione

Migliore dello 0,05% al valore finale del campo

Stabilità

Migliore dello 0,005% /h (tempo di integrazione 150s)

Regolazione del carico da 0~carico massimo

Migliore dello 0,01%

Fattore di distorsione

Migliore dello 0,3% per carico di resistenza lineare

Armonica

2a~21a  programmabile liberamente

Corrente

Uscita corrente di prova

3x(1mA~100A)

Potenza dell'uscita di corrente

Max. 3x150VA

Max. 3x350VA

Max. 3x750VA

Max. 3x1500VA

Risoluzione

Migliore dello 0,01% del valore di fondo scala del campo

Accuratezza di impostazione

Migliore dello 0,05% al valore finale del campo

Stabilità

Migliore dello 0,005% /h (tempo di integrazione 150s)

Regolazione del carico da 0~carico massimo

Migliore dello 0,01%

Fattore di distorsione

Migliore dello 0,3% per carico di resistenza lineare

Armonica

2a~21a  programmabile liberamente

Angolo di fase

Campo

0~360°

Risoluzione

0,01°

Accuratezza di impostazione

0,1°

Frequenza

Campo

45Hz~65Hz

Risoluzione

0,01Hz

Visualizzazione errori

Tipo di visualizzazione errori

LED rosso

Risoluzione della visualizzazione errori

8 cifre

Altro

Alimentazione di tensione

3x220/380V±10%(o personalizzato)

50/60Hz ±2Hz

Temperatura ambiente

-10°C~+40°C

Umidità relativa

35%~85%
