Apparecchiatura di prova per contatori trifase senza scollegamento basata su ICT

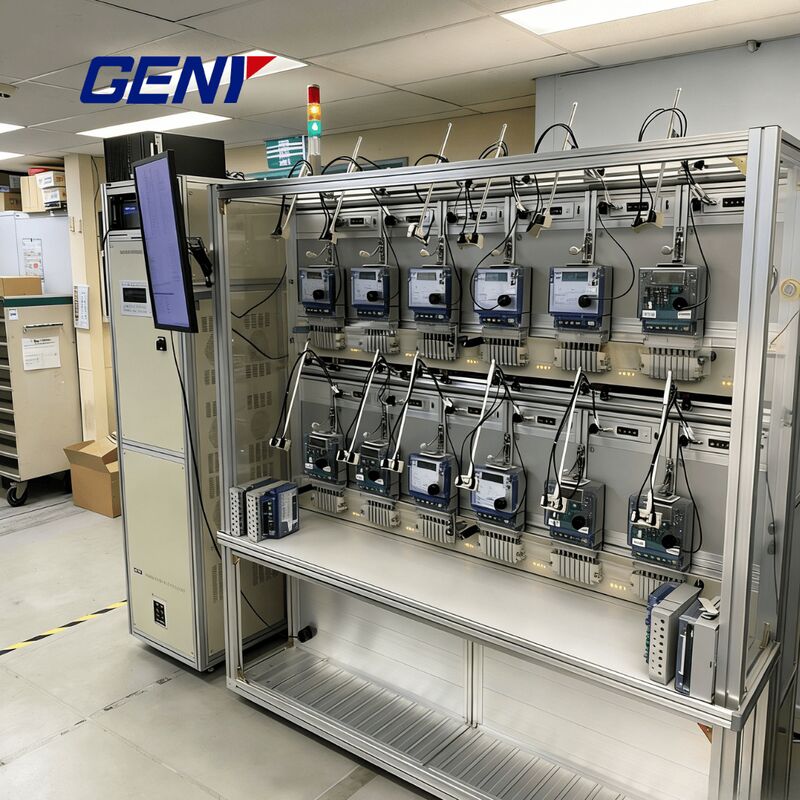

Apparecchiatura di prova per contatori trifase senza scollegamento basata su ICT

Marchio:	GENY
Numero di modello:	YC1893D
MOQ:	1 pezzo
prezzo:	Negoziabile
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	30 pezzi al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

ISO, CE

Classe di precisione delle TIC:

00,05 / 0.01

Fornitura di tensione:

3x220/380V±10%(o personalizzato) 50/60Hz ±2Hz

Temperatura ambiente:

-10°C~+40°C

UMIDITÀ RELATIVA:

35%~85%

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

30 pezzi al mese

Evidenziare:

Tester per contatori di energia basato su ICT

Apparecchiatura di prova per contatori trifase

Dispositivo di prova per contatori senza scollegamento

Descrizione di prodotto

Apparecchiature di prova per contatori trifasici senza disconnessione basate sulle TIC

Per i contatori di energia a tre fasi con circuiti di corrente e tensione inseparabili, il nostro sistema integra un'ICT di compensazione elettronica ad alta precisione 1:1 in ogni posizione del contatore,che consentono una vera e propria taratura senza disconnessione senza trasformatori di isolamento esterniQuesta soluzione supporta i test in condizioni reali di cablaggio, offre caratteristiche di errore più realistiche, migliora l'efficienza della taratura,e soddisfa pienamente i requisiti tecnici relativi alle TIC per le utility, laboratori e produttori.

Caratteristiche chiave

Installazione di TIC in ciascuna posizione del contatore per la prova di contatori trifasici con collegamenti chiusi tra i circuiti di misurazione della corrente e della tensione (connessioni I-P)
Dispositivi per la misurazione dei contatori meccanici ed elettronici mediante funzionamento automatico, semiautomatico o manuale
Supporta la sperimentazione delle configurazioni del contatore 3P4W, 3P3W e 1P2W
Modalità di prova complete, comprese la potenza attiva, la potenza reattiva e la potenza reattiva interconnessa
Misurazione simultanea di contatori con le stesse specifiche ma con diverse costanti di precisione
Marchio del rotore di posizionamento automatico del disco del contatore meccanico per un miglioramento dell'efficienza
Iniziazione delle capacità di prova e di prova di scorrere
Funzioni di sicurezza complete, comprese la protezione da sovraccarico, da cortovoltaggio e da circuito a corrente aperta
Movimento sincronizzato delle teste di scansione per un processo di controllo semplificato
Costruzione in lega di alluminio leggera e resistente alla corrosione
Software di test compatibile con Windows (2000, XP, 7, 8, 10) con moduli per errore in tempo reale, test armonici, di domanda e di influenza

Specifiche tecniche

Specifica tecnica	YC1893D-ICT-6
Numero di postazioni di contatori dotate di TIC	6
Classe di precisione delle TIC	00,05 / 0.01
Accuratezza	0.05
Fonte di alimentazione	YCS-103-250
Metro standard	SZ03A-K6 / SZ03A-K8 (su misura)
Testa di scansione	Serie YCG-S

Specifiche di tensione

tensione di uscita di prova (neutralità di fase)	3x ((24V~288V) ((o su misura)
Potenza della tensione di uscita	Max. 3x100VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,05% al valore finale dell'intervallo
Stabilità	Migliore dello 0,005% /h (tempo di integrazione 150s)
Regolazione del carico da 0 a carico massimo	Migliore dello 0,01%
Fattore di distorsione	Migliore dello 0,3% per il carico di resistenza lineare
Armonica	2°~21° programmabile liberamente

Specifiche attuali

corrente di uscita di prova	3x ((1mA~100A)
Potenza della corrente di uscita	Max. 3x150VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,05% al valore finale dell'intervallo
Stabilità	Migliore dello 0,005% /h (tempo di integrazione 150s)
Regolazione del carico da 0 a carico massimo	Migliore dello 0,01%
Fattore di distorsione	Migliore dello 0,3% per il carico di resistenza lineare
Armonica	2°~21° programmabile liberamente

Angolo di fase e frequenza

Intervallo dell'angolo di fase	0~360%
Risoluzione dell'angolo di fase	0.01%
Accuratezza di impostazione dell'angolo di fase	00,10%
Intervallo di frequenza	45 Hz ~ 65 Hz
Risoluzione della frequenza	0.01Hz

Visualizzazione degli errori

Tipo di visualizzazione degli errori	LED rosso
Risoluzione delle visualizzazioni degli errori	8 digitali
