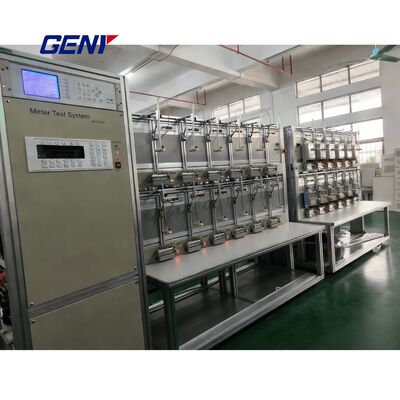

Sistema di prova per contatori polifase Classe di precisione 0.05 con banco di prova in lega di alluminio

Marchio:	GENY
Numero di modello:	YC-1891D
MOQ:	1 pz
prezzo:	Negoziabile
Condizioni di pagamento:	L/C,T/T,D/P
Capacità di approvvigionamento:	100/anno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO, CE

Documento:

Catalogue——Meter Test S...m..pdf

metro di norma di riferimento:

SZ03A-K8 (su misura)

Fonte di energia:

YCS-103-250 、YCS-103-600 、YCS-103-1200 、YCS-103-2500

Testa di scansione:

Serie YCG-S

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

100/anno

Evidenziare:

Tester per contatori polifase con precisione 0.05

Sistema di prova per contatori in lega di alluminio

Banco di prova polifase fisso

Descrizione di prodotto

Classe di precisione 0,05 Sistema di prova del polifasometro

Sistema di collaudo polifase di alta precisione dotato di un rack di collaudo per la struttura in lega di alluminio per una durata e prestazioni superiori nelle applicazioni di misurazione industriale.

Specifiche tecniche

Specifiche di tensione
tensione di uscita di prova (neutralità di fase)	3x(24V~288V) (o su misura)
Potenza della tensione di uscita	Max. fino a 3x500VA
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,05% al valore finale dell'intervallo
Stabilità	Migliore dello 0,005% /h (tempo di integrazione 150s)
Regolazione del carico da 0 a carico massimo	Migliore dello 0,01%
Fattore di distorsione	Migliore dello 0,3% per il carico di resistenza lineare
Armonica	2°~21° programmabile liberamente

Specifiche attuali
corrente di uscita di prova	3x ((1mA~100A)
Potenza della corrente di uscita	Max 3x150VA. Max 3x350VA. Max 3x750VA. Max 3x1500VA.
Risoluzione	Migliore dello 0,01% del valore di intervallo a scala completa
Impostazione della precisione	Migliore dello 0,05% al valore finale dell'intervallo
Stabilità	Migliore dello 0,005% /h (tempo di integrazione 150s)
Regolazione del carico da 0 a carico massimo	Migliore dello 0,01%
Fattore di distorsione	Migliore dello 0,3% per il carico di resistenza lineare
Armonica	2°~21° programmabile liberamente

Specifiche aggiuntive
Intervallo di angolazione di fase	0-360°
Risoluzione dell'angolo di fase	00,01°
Precisione di impostazione dell'angolo di fase	0.1°
Intervallo di frequenza	45 Hz ~ 65 Hz
Risoluzione della frequenza	0.01Hz
Tipo di visualizzazione degli errori	LED rosso
Risoluzione di visualizzazione di errore	8 digitali
Fornitore di tensione	3x220/380V±10% (o personalizzato) 50/60Hz ±2Hz
Temperatura ambiente	-10°C~+40°C
Umidità relativa	35% ~ 90%

Funzioni standard

Installazione di TIC in ciascuna posizione del contatore per la prova del contatore trifase con collegamenti chiusi tra i circuiti di misurazione della corrente e della tensione
Capacità di prova per contatori meccanici, elettronici, meccanici ed elettronici mediante funzionamento automatico, semiautomatico o manuale
Compatibile con i contatori 3P4W, 3P3W e 1P2W sottoposti a prova
Modalità di prova: potenza attiva, potenza reattiva, potenza reattiva interconnessa
Misurazione simultanea di contatori con le stesse specifiche ma con costanti di contatore diverse
Marchio del rotore di posizionamento automatico del disco per contatori meccanici con maggiore efficienza
Capacità di prova di avvio e di prova di trascinamento
Funzioni di protezione contro sovraccarico, cortocircuito e circuito di corrente aperta
Capi di scansione per controllo semplificato
Costruzione in lega di alluminio per prestazioni leggere, robuste e resistenti alla corrosione
Software di test compatibile con Windows (2000/XP/7/8/10) con moduli funzionali completi per test di errore, test armonici, test di domanda e test di influenza

Funzioni speciali

Prova di errore attivo in avanti e indietro, di errore reattivo in avanti e indietro
SW-5D fonte di riferimento temporale precisa per il controllo dell'errore di tempo giornaliero del contatore di energia
Prova di comunicazione e calibrazione del tempo con altoparlante
Controllo costante (conteggio dell'impulso, tempo, prova di errore dell'indicazione della domanda)
Test di errore di commutazione dell'ora, periodo di domanda e indicazione della domanda
Prova di errore combinato di indicazione e di errore di registrazione
Prova di potenza reattiva in quattro quadranti
Prova del consumo di energia (facoltativo)
Connessione a circuito di tensione e corrente per il contatore misurato (facoltativo)
Prova di impatto di inclinazione (facoltativo)
Test del contatore di prepagamento (facoltativo)

Specificativi dei trasformatori di corrente isolata (TIC)

Intervallo di corrente	3×(10mA - 120A)
Accuratezza	0.05 (100mA - 120A)
Rapporto	11 (corrente primaria = corrente secondaria)
Intervallo di frequenza	45 Hz - 65 Hz
Intervallo di carico di uscita	3 × 0,6 V (massimo)
Potenza di uscita	3×60VA (massimo)
Porta di comunicazione	RS-485
Fornitore di alimentazione	+/- 12VDC
Consumo di energia	20 VA (max)
Temperatura di funzionamento	-10°C... +50°C
Temperatura di conservazione	-20°C... +60°C
Dimensione (H × P × D)	290 mm × 275 mm × 296 mm
Peso	circa 17 kg
