Carico fantasma monofase

Name: Carico fantasma monofase
Brand: Guangzhou GENY Electric Co., Ltd
SKU: Carico fantasma monofase
Availability: InStock

Marchio:	GENY
Numero di modello:	Carico fantasma monofase
MOQ:	1
prezzo:	negotiate rates
Condizioni di pagamento:	L/c, d/p
Capacità di approvvigionamento:	100 pezzi/1 mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO, CE

Imballaggi particolari:

Casi di compensato

Capacità di alimentazione:

100 pezzi/1 mese

Evidenziare:

Tester di carico fantasma monofase

Accessorio di carico fantasma per la prova dei contatori

Dispositivo di carico fantasma per monofase

Descrizione di prodotto

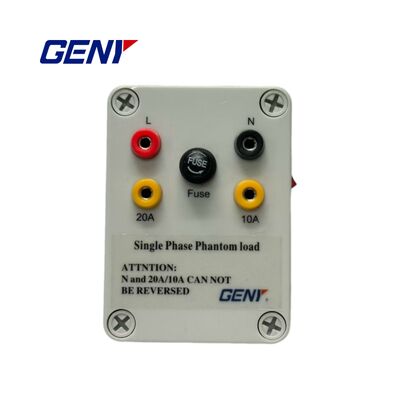

Carico fantasma monofase

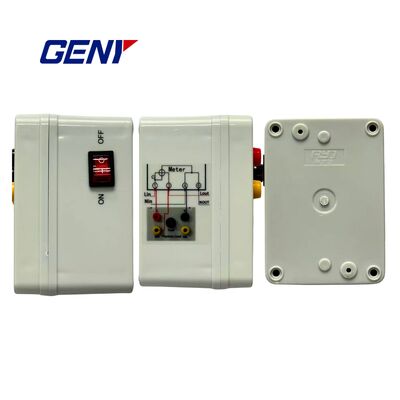

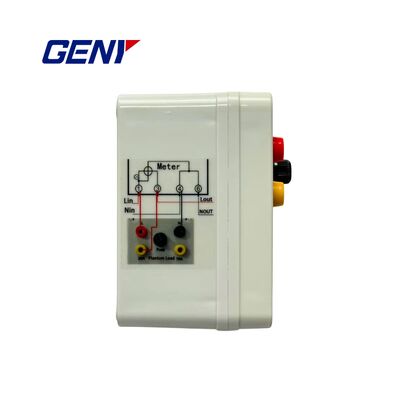

Diagramma di cablaggio

Avviso importante

Sebbene le posizioni dei terminali L (in), L (out), N (in) e N (out) possano variare tra i contatori elettrici, il principio di cablaggio rimane coerente:

Il terminale di linea (L) del carico fantasma monofase si collega a L ((in) del contatore di energia elettrica
Il terminale neutrale (N) del carico fantasma monofase si collega a N ((in) del contatore di elettricità
Il terminale corrente 20A/10A del carico fantasma monofase si connette a L ((out) del contatore di elettricità

Istruzioni operative

Il carico fantasma monofase fornisce corrente calibrata quando il carico dell'utente è insufficiente per soddisfare i requisiti di prova del contatore di energia elettrica.

Quando il carico dell'utente è troppo basso o zero per soddisfare i requisiti di taratura, collegare il carico fantasma secondo il diagramma del cablaggio
Per carico zero dell'utente: dopo aver collegato il carico fantasma, la pinza di corrente deve fissare SOLO il cavo di corrente del carico fantasma durante la prova di errore.
Per basso carico dell'utente:La pinza deve fissare contemporaneamente sia il cavo di corrente di carico fantasma che il cavo di corrente originale collegato ai terminali L (out) del contatore di energia elettrica per evitare errori di misura

Precauzioni di sicurezza.

Non invertire la connessione corrente di uscita e fili neutri
Non applicare mai 380V tra linee e fili neutri
Spegnere l'interruttore di carico fantasma prima di eseguire il cablaggio in loco
