Sistema di prova per contatori intelligenti trifase YC1893D

32 posizioni | 160A | Classe 0.02

Progettato per applicazioni di utility, laboratori e produzione di contatori intelligenti

Il sistema di prova per contatori intelligenti trifase GENY YC1893D è una soluzione automatizzata ad alta precisione progettata per il test e la calibrazione di contatori di energia monofase e trifase. Supportando 32 posizioni di prova, un'uscita di corrente fino a 160A e una precisione di Classe 0.02, il sistema è ideale per aziende di servizi pubblici, produttori di contatori, laboratori di metrologia e istituti di ispezione di qualità.

Con trasformatori di corrente isolati (ICT) integrati, lo YC1893D può anche testare contatori con collegamento chiuso / collegamento IP, rendendolo una piattaforma affidabile per le moderne applicazioni di contatori intelligenti.

Panoramica del prodotto

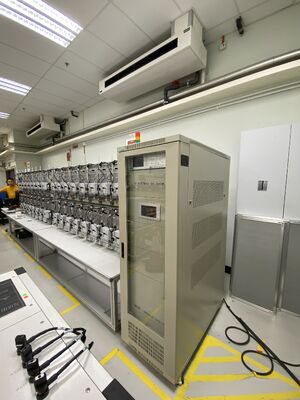

Lo YC1893D combina una sorgente di alimentazione statica trifase, un contatore di riferimento standard, un rack di prova multiposizione, moduli di comunicazione per contatori intelligenti, sonde ottiche, dispositivi di connessione rapida QCD e software di controllo PC in una piattaforma di test completa.

Modalità operative del sistema

Funzionamento automatico
Funzionamento semiautomatico
Funzionamento manuale

Applicazioni adatte

Test di contatori intelligenti
Verifica dell'accuratezza
Calibrazione
Test funzionali
Ispezione batch
Applicazioni per contatori con collegamento chiuso

Vantaggi chiave

Test paralleli a 32 posizioni

Due rack da 16 posizioni ciascuno
Test batch ad alta efficienza
Ideale per ambienti di utility e produzione

Uscita di corrente fino a 160A

Adatto per test di contatori ad alta corrente
Supporta un'ampia gamma di specifiche per contatori
Progettato per esigenti requisiti sul campo e in laboratorio

Precisione di Classe 0.02

Contatore di riferimento standard ad alta precisione
Uscita stabile e prestazioni ripetibili
Adatto per applicazioni di calibrazione e verifica

Test di contatori con collegamento chiuso con ICT

Segnali di corrente isolati e privi di potenziale
Supporta contatori con collegamento IP / percorso di corrente chiuso
Espande la compatibilità oltre i banchi di prova convenzionali

Pronto per la comunicazione con contatori intelligenti

Supporto sonda ottica
Interfacce di comunicazione RS232 / RS485
Espansione seriale multiporta per comunicazione parallela

Capacità di test conformi IEC

Adatto per test di contatori secondo:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

Componenti principali del sistema

Il sistema YC1893D include:

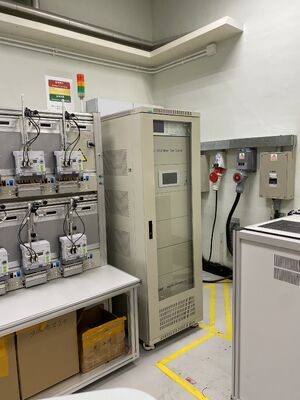

Sorgente di alimentazione statica trifase
Contatore di riferimento standard trifase

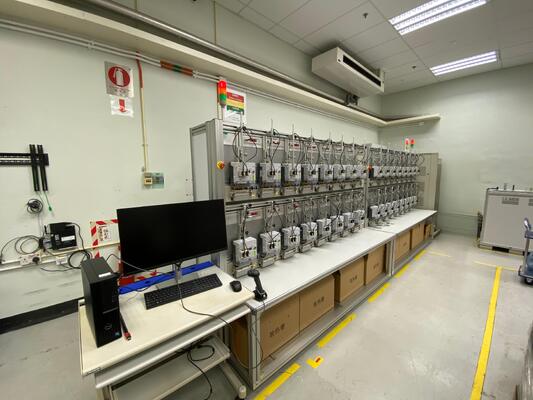

Rack di prova contatori a 32 posizioni
Sistema di test funzionale per contatori intelligenti
Sonde ottiche
Testine di scansione
Dispositivi di connessione rapida (QCD)
Trasformatori di corrente isolati (ICT)
PC e software di controllo
Moduli di comunicazione seriale

Funzioni di test

Il sistema può eseguire automaticamente i seguenti test:

Test di errore di base
Test di accuratezza in tutti e quattro i quadranti
Test di ripetibilità
Test di creep (test a vuoto)
Test di corrente di avviamento
Test del registro

Test delle grandezze di influenza
Variazione di tensione
Squilibrio di tensione
Variazione di frequenza
Distorsione armonica
Sequenza di fase inversa

Test di energia in avanti e inversa
Test sub-armonico
Test armoniche dispari
Test simultaneo di diverse costanti di contatore
Calibrazione di standard di riferimento a bassa accuratezza

Specifiche tecniche

Parametri della sorgente di alimentazione

Parametro	Specifiche
Tensione
Uscita di tensione di prova (Fase-Neutro)	3*(5 ~ 456 V)
Potenza dell'uscita di tensione	3*1000VA/220V
Risoluzione	Meglio dello 0.01% del valore di fondo scala dell'intervallo
Accuratezza di impostazione	Meglio dello 0.05% al valore finale dell'intervallo
Stabilità	Meglio dello 0.005%/h (tempo di integrazione 150 s)
Regolazione del carico da 0 a carico massimo	< 0.01%
Fattore di distorsione	< 0.3% per carico resistivo lineare
Armoniche	2a ~ 51a liberamente programmabili
Corrente
Uscita di corrente di prova	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
Potenza dell'uscita di corrente	3*2600VA/160A
Angolo di fase
Intervallo dell'angolo di fase	0 ~ 360°
Risoluzione dell'angolo di fase	0.01°
Accuratezza di impostazione dell'angolo di fase	0.1°
Frequenza
Intervallo di frequenza	45 Hz ~ 65 Hz
Risoluzione della frequenza	0.01 Hz

Contatore di riferimento standard

Il sistema è compatibile con:

GENY SZ-03A-K8F
ZERA EPZ-303

Caratteristiche principali

Intervallo di tensione: da 5V a 480V
Intervallo di corrente: da 10mA a 160A
Errore di tensione, corrente, potenza ed energia: ≤ ±0.02%
Supporta modalità di cablaggio multiple
Supporta analisi armoniche
Supporta visualizzazione forme d'onda
Supporta verifica banco di prova

Design del rack di prova

Caratteristiche del rack

Costruzione in lega di alluminio
Leggero, robusto e resistente alla corrosione
16 posizioni per rack, 32 posizioni totali
Montato su ruote per un facile spostamento

Dimensioni rack singolo

2426mm (L) * 900mm (P) * 1865mm (A)

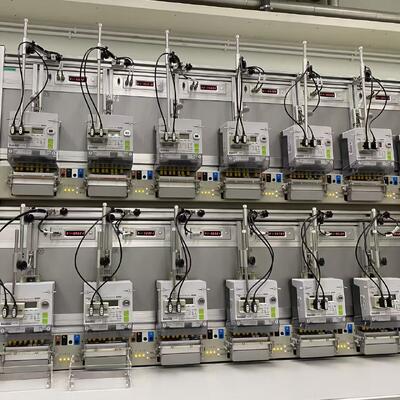

Ogni posizione del contatore sotto test (MUT) include

Dispositivo di connessione rapida QCD
Testina di scansione
Sonda ottica
Display LED di errore e ingresso
Presa di comunicazione MUT

Dispositivo di connessione rapida QCD

Il QCD è progettato per il test flessibile di contatori monofase e trifase.

Caratteristiche

Perni di corrente a molla per ridurre lo stress sui terminali
Passo minimo dei perni fino a 11mm
Movimento regolabile della fila di perni
Perni di corrente adatti per funzionamento a lungo termine a 160A
Perni terminali facili da rimuovere
Supporta contatori gestiti da LT-CT
Adattabile a strutture terminali speciali come i terminali a forma di Z di Landis+Gyr

Comunicazione contatori intelligenti

Sonda ottica

Conforme a IEC 62056-21
Supporta ANSI C12.18
Interfaccia ottica a infrarossi
Connettore DB9 integrato RS232
Velocità di trasmissione massima: 38400bps
Fissaggio magnetico
Lunghezza cavo: 1.5m

Espansione comunicazione seriale

Il sistema utilizza la comunicazione seriale multiporta per supportare la comunicazione parallela con un massimo di 32 contatori sotto test, rendendolo adatto per test funzionali di contatori intelligenti e acquisizione dati in ambienti operativi batch.

Applicazioni

Aziende di servizi pubblici

Produttori di contatori

Laboratori di metrologia

Dipartimenti di ispezione di qualità

Laboratori di calibrazione

Test di ricerca e sviluppo e produzione di contatori intelligenti

Perché scegliere GENY

Specializzati in apparecchiature di test per contatori e sistemi di calibrazione
Solida esperienza nelle applicazioni di test di contatori monofase e trifase
Soluzioni ad alta precisione, ad alta corrente e compatibili con contatori intelligenti
Supporta la progettazione di sistemi sia standardizzati che personalizzati
Comprovata esperienza di progetto nei mercati di livello utility e internazionali
Supporto tecnico professionale e servizio di ingegneria
