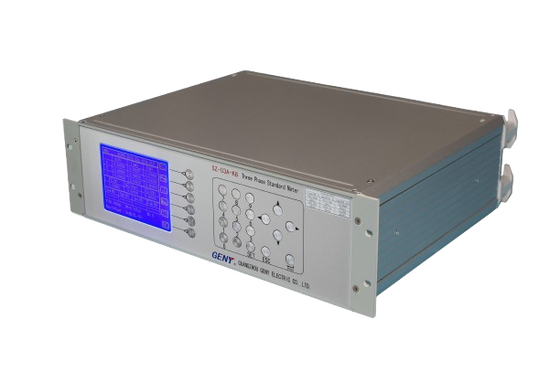

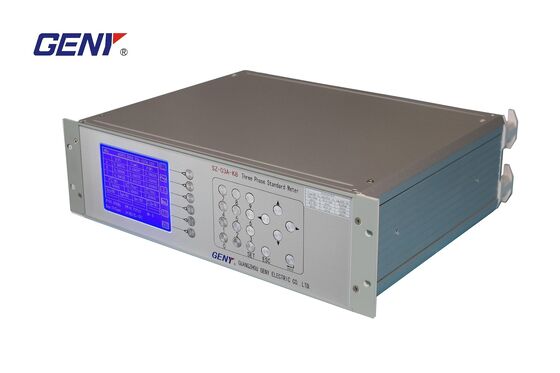

Misuratore standard trifase SZ-03A-K8 con precisione dello 0,02% per misurazioni multiparametriche e analisi armoniche

Il misuratore standard trifase serie SZ-03A-K8 utilizza una tecnologia duratura come DSP ad alta velocità, CPLD, MCU e ADC con autocalibrazione, ecc. Pertanto, il misuratore può campionare il segnale CA ad alta velocità e trattarlo con una speciale aritmetica digitale. Tutti questi elementi rendono semplice la struttura del misuratore e misurano una precisione dello 0,02% dell'errore relativo.

Caratteristiche:

Alta precisione

Errore di misurazione di tensione trifase, corrente, potenza ed errore di energia elettrica ≤±0,02%

Ampio intervallo di misurazione

Voltaggio da 5V a 480V

Corrente da 10mA a 160A

Misura multiparametrica

Test tre fase voltaggio, attuale, energia, elettrico energia, energia fattore, fase e frequenza in modo sincrono

Misurazione multimodale

Trifase a quattro fili (3P4W) e trifase a tre fili (3P3W) attivi

Trifase a quattro fili (3P4W) e trifase a tre fili (3P3W) reattivo

Trifase a quattro fili (3P4W) e trifase a tre fili (3P3W)apparente

Reattivo con connessione incrociata trifase a quattro fili (3P4W) e trifase a tre fili (3P3W).

Monofase a due fili (1P2W) attivo

Reattivo monofase a due fili (1P2W).

Monofase a due fili (1P2W) apparente

Misurazione e analisi delle armoniche

Test del fattore di distorsione della forma d'onda e 2nd-21^stcontenuto armonico e visualizzazione del diagramma ad aste.

Verificare il banco prova

Misurare IL asimmetria valutare Di voltaggio, attuale E fase In ogni fase E Tla stabilità del potere.

Visualizzazione della forma d'onda

Visualizza la tensione e la forma d'onda della corrente in modo sincrono.

Misuratore standard ideale

La costante dell'impulso energetico può essere impostata in modo automatico o manuale, calcolando e visualizzando l'errore e la deviazione standard del contatore testato; hanno la funzione di sommare la quantità di elettricità, l'accensione/spegnimento può essere controllata tramite impulso sincrono manuale o esterno

Calibrazione del software

Attraverso il software è possibile calibrare la gamma completa e l'angolo di fase per migliorare l'affidabilità e l'efficienza

Forte funzione di comunicazione

Sono presenti due porte di comunicazione RS-232, che possono essere collegate al PC e al banco prova, realizzando misurazioni e calibrazioni automatiche

Interfaccia amichevole

Display LCD grande e chiaro, è possibile visualizzare grandi informazioni

Operazione conveniente

Controllo diretto con un solo tasto
