| Marchio: | GENY |
| Numero di modello: | YCCTR-9901 |
| MOQ: | 1 |
| prezzo: | negotiate rates |
| Condizioni di pagamento: | T/T, L/C, D/P, T/T |
| Capacità di approvvigionamento: | 5 serie / 1 mese |

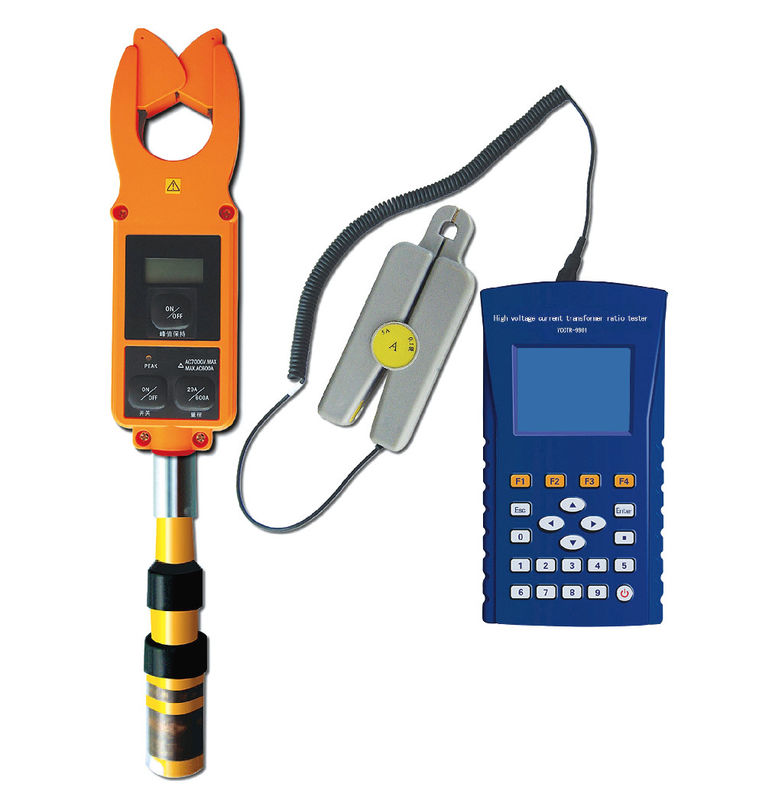

Il set di prova del rapporto di rotazione del trasformatore ad alta tensione YCCTR-9901 è stato accuratamente progettato per una valutazione precisa in linea dei rapporti di rotazione dei trasformatori a corrente nominale fino a 10 kV.Questo sistema innovativo è costituito da un CT di tipo pinza ad alta tensione e da un'unità di prova portatile, garantendo una capacità di prova completa.
Al centro del sistema, il CT di tipo pinza ad alta tensione, saldamente montato su una barra di isolamento ad alta tensione,consente la valutazione accurata delle correnti ad alta tensione all'interno dei trasformatori di correnteNel frattempo, l'unità di prova portatile, dotata di un contatore e di un CT di tipo pinza a bassa tensione, facilita un esame approfondito delle correnti a bassa tensione.
La modalità di trasmissione wireless connette senza soluzione di continuità il CT di tipo pinza ad alta tensione all'unità di prova portatile, trasmettendo i segnali di corrente raccolti per un'analisi meticolosa.Sfruttare sia segnali di corrente ad alta tensione che a bassa tensione, l'unità portatile calcola con precisione i rapporti di rotazione e le magnitudini di corrente attraverso avvolgimenti primari e secondari.
Progettato per la comodità e l'affidabilità, sia l'unità di prova CT ad alta tensione di tipo pinza che l'unità di prova portatile funzionano con batterie ricaricabili,fornire prestazioni ininterrotte fino a 8 ore con una singola caricaCon la sicurezza come priorità assoluta, la barra di comando di isolamento ad alta tensione è dotata di una struttura estensibile, che si estende fino a una lunghezza massima di 5 metri per garantire il benessere del personale operativo.
|
Funzione
|
Descrizione | |
| Precisione di misura | corrente ad alta tensione 1% | |
| corrente a bassa tensione 0,5% | ||
| rapporto 1% | ||
| angolo: ± 5° | ||
| Intervallo di misura del rapporto | 1 ~ 300 | |
| Intervallo di corrente | pinza ad alta tensione | 200A, 500A, 600A |
| Serratura a bassa tensione | 5A | |
| Distanza di trasmissione della pinza ad alta tensione senza ostacoli | 150 metri. | |
| Diametro massimo del filo | Clampo ad alta tensione | Φ400 mm |
| 5A Serratura | Φ8 mm | |
| Tensione di tolleranza | 15 kV/min | |
| Consumo di potenza totale dello strumento | 3VA | |
| Dimensione del fotogramma | 195*100*45 mm | |
| Peso | 0.5 kg | |
