YCCl-9901 Identificatore di fase e di alimentatore per le apparecchiature di prova dei trasformatori

YCCl-9901 Identificatore di fase e di alimentatore per le apparecchiature di prova dei trasformatori

1L'identificatore di fase e alimentatore viene utilizzato per identificare le informazioni di base degli utenti, come il trasformatore degli utenti, la linea di alimentazione e fase, ecc. Esso funge da approccio di gestione efficace.

2.Il sistema adotta sia il metodo dell'impulso che il metodo del segnale portatore della linea di alimentazione per identificare le informazioni degli utenti. I due metodi possono essere utilizzati in combinazione o separatamente.senza errori di giudizio o di non riconoscimento degli utenti.

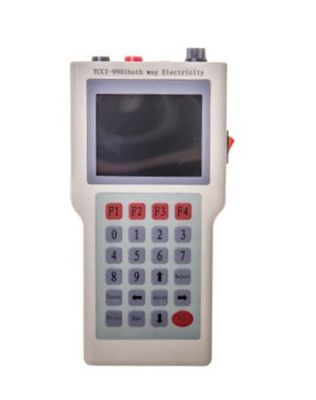

3Il sistema è costituito da un dispositivo di prova dell'ospite e da unità di prova portatili.e le unità portatili sono utilizzate dal lato utente per l'identificazione delle informazioni.

Specificità:

Caratteristiche e funzioni

• Funzioni di identificazione per distinguere i trasformatori e le fasi delle linee misurate.
• Identificazione del carico (numero di contatori di energia in uso) di ciascuna fase dei trasformatori.
• Visualizzare e memorizzare il valore di tensione delle linee misurate e misurare la differenza di tensione tra il lato del trasformatore e quello dell'utente.
• Visualizza il contenuto armonico dispari (di 3-51) della linea misurata e memorizza le armonie totali.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Identificare la linea di ramificazione, in cui si trovano le unità portatili, dell'area di distribuzione, utilizzando la pinza di corrente per raccogliere l'impulso.
• Utilizzando tre pinze di corrente, l'host visualizza la tensione, la corrente, l'angolo, la potenza attiva, la potenza reattiva, il fattore di potenza ecc., mentre non vengono utilizzate pinze di corrente,mostra solo il valore della tensione con gli altri parametri indicati come zero.
• Sono disponibili per la prova di ramificazione pinze da 500A e più grandi o bobine Rogowski.
• Il numero di area di distribuzione può essere impostato liberamente per distinguere i trasformatori sottoposti a prova.
• La distinzione tra direzione e polarità non è richiesta per la prova di impulsi, quando si utilizzano i metodi di connessione dell'unità portatile o i metodi di connessione della pinza corrente dell'ospite.

Metodi di utilizzo

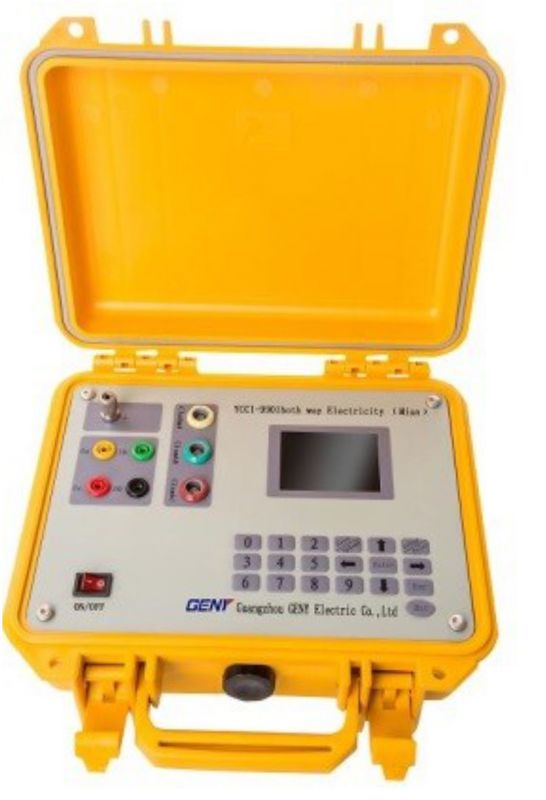

La macchina ospite

Collegare i fili gialli, verdi, rossi e neri del conduttore di prova ai terminali UA, UB, UC e UO della macchina ospitante, rispettivamente.L'altro lato è collegato al trasformatore o ad un altro dispositivo di alimentazione mediante pinze. (Nota: per impostazione predefinita, il giallo rappresenta la fase A, il verde la fase B, il rosso la fase C e il nero la fase UO).

Estensione

Utilizzare il lato della spina della penna di prova per collegare il terminale del pannello di estensione e il lato della pinza per collegare il contatore di potenza (il rosso è la linea di fase e il nero è la linea zero).
