Dettagli dei prodotti

Created with Pixso. Casa Created with Pixso. prodotti Created with Pixso.
attrezzatura di prova portatile del tester
Created with Pixso.

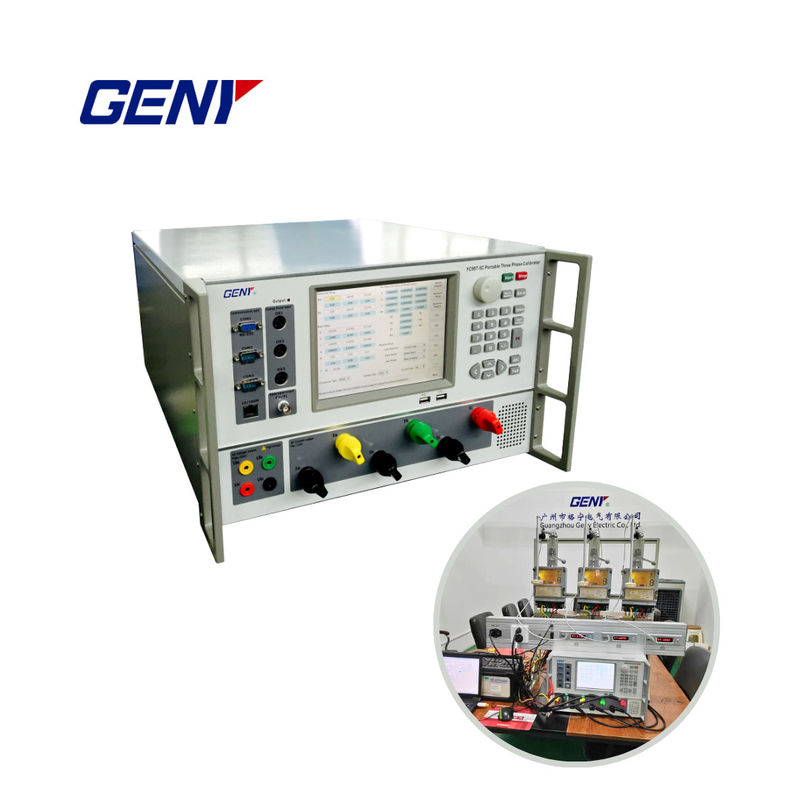

YC99T-5C/3C Calibratore portatile a tre fasi

YC99T-5C/3C Calibratore portatile a tre fasi

Marchio: GENY
Numero di modello: YC99T-5C
MOQ: 1
prezzo: negotiate rates
Condizioni di pagamento: T/T,L/C,D/P,T/T
Capacità di approvvigionamento: 5 serie / 1 mese
Informazione dettagliata
Luogo di origine:
Cina
Certificazione:
ISO, CE
Modello:
YC99T-5C/3C
Modo di prova:
Potenza attiva, potenza reattiva
intervallo di tensione:
57.7V ~ 380V
Intervallo di corrente:
50mA 120A
Gamma di fase:
0 -- 360°
Intervallo di frequenza:
40 Hz 70 Hz
Peso (kg):
46
Dimensioni (W × H × D) (mm):
445×180×680
Imballaggi particolari:
casse del compensato
Capacità di alimentazione:
5 serie / 1 mese
Evidenziare:

Dispositivo di controllo del contatore elettrico YC99T-5C

,

Prova di accuratezza del contatore elettrico di uscita armonica

,

Dispositivo di controllo del contatore elettrico uscita armonica

Descrizione di prodotto

YC99T-5C/3C Calibratore portatile a tre fasi


1.Applicazioni


Applicazione: centro di prova di misura delle società di rete, dipartimento di misura delle società di fornitura di energia e delle centrali elettriche,istituti nazionali di prova di misurazione e dipartimenti di ispezione metrologica, i servizi di prova di misura delle imprese di medie dimensioni, come quelle ferroviarie e petrolchimiche.i calibratori possono essere utilizzati dai produttori di misuratori elettrici e di misuratori di energia, compresi i suoi dipartimenti di produzione, ricerca e sviluppo, sperimentazione, nonché nelle università e negli istituti di ricerca correlati, laboratori specializzati.


2.Tipo di misuratore di taratura


  • L'utente dei contatori può calibrare tra l'altro: contatore di energia attiva monofase, trifase
  • misuratore di energia attiva a tre fili, misuratore composito a tre fili a tre fasi, trifase
  • misuratore di energia attiva a quattro fili, misuratore composito a quattro fili a tre fasi, misuratore a tre fili a tre fasi
  • Sinometro dell'energia sinoreattiva, sinometro dell'energia sinoreattiva trifase a quattro fili, due elementi
  • 60° di energia reattiva, due elementi 90° di energia reattiva e tre elementi
  • 90 gradi, misuratore di energia.


3Specificativi tecnici


Voltaggio di uscita CA

  • YC99T-3C gamma di uscita di tensione CA: 100V, 220V, 380V, 660V;
  • YC99T-5C gamma di uscita di tensione CA: 100V, 220V, 380V;
  • Intervallo di regolazione: ((0 ∼ 120%) %RG,RG è l'intervallo, lo stesso di seguito;
  • Grado di adeguamento: 0,01%RG,0.1%RG, 1%RG, 10%RG sono facoltativi;
  • Stabilità: 0,01%/2min
  • Distorsione: ≤ 0,2% (carico non capacitivo)
  • Capacità massima di uscita: 20VA/fase;
  • Accuratezza di misura: 0,05%RG;

corrente di uscita CA

  • YC99T-3C gamma di uscita di corrente alternata: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
  • 2 gamma di uscita di corrente alternata YC99T-5C: 50mA, 200mA, 1A, 5A, 20A, 100A;
  • Nota: quando la corrente di uscita è superiore a 60 A a una marcia di 100 A, il tempo di uscita deve essere inferiore a 30 minuti.
  • Intervallo di regolazione: (0 ¥120) %RG,RG è il range,lo stesso di seguito;
  • Grado di adeguamento: 0,01%RG,0.1%RG, 1%RG, 10%RG sono facoltativi;
  • Stabilità: 0,01%/2min;
  • Distorsione: ≤ 0,2% (carico non capacitivo);
  • YC99T-3C di uscita massima. Carico: 60VA (50A, 120% di uscita);
  • YC99T-5C potenza massima di uscita carico: 120VA (100A, 120% di potenza);
  • accuratezza di misura: 0,05%RG;

Potenza di uscita

  • Stabilità della potenza di uscita: 0,01%RG/2min;
  • Accuratezza di misurazione della potenza attiva e reattiva: 0,05%RG;

Fase di uscita

  • Disposizione di regolazione dell'uscita: 0°~360°;
  • Il grado di regolazione dell'uscita: 10°, 1°, 0,1°, 0,01° sono opzionali.
  • Risoluzione: 0,01°;
  • Accuratezza di misura: 0,05°.

Fattore di potenza di uscita

  • Intervallo di regolazione: -1 ~ 0 ~ +1;
  • Risoluzione di misura: 0.0001;
  • Accuratezza di misura: 0.0005;

Uscita di frequenza

  • Intervallo di regolazione: 40 Hz ~ 70 Hz;
  • Grado di regolazione dell'uscita: 1Hz, 0,1Hz, 0,01Hz, 0,001Hz sono opzionali.
  • Risoluzione: 0,001 Hz;
  • Precisione: 0,002 Hz.

Impostazione armonica

  • Tempo armonico: da 2 a 63 volte;
  • contenuto armonico: 0~40%;
  • Fase armonica: 0°~359,99°;
  • Errore di configurazione armonico: 2 ~31 volte: ≤±0,1%, 32 ~63 volte: ≤±0,2%

Misurazione dell'errore energetico


YC99T-3C limite di errore di base dell'energia attiva:
± 0,05%RD (tensione 40V/660V, corrente 0,02A/60A, PF≥0,5);
± 0,1%RD (tensione 40V/660V, corrente 0,01A/0,02A, PF=1);
YC99T-3C limite di errore di base per l'energia reattiva:
± 0,1%RD (tensione 40V/660V, corrente 0,02A/60A, PF≥0,5);
± 0,2%RD (tensione 40V ∼660V, corrente 0,01A ∼0,02A, PF=1);
YC99T-5C limite di errore di base dell'energia attiva:
± 0,05%RD (tensione 40V/ 380V, corrente 0,02A/ 120A, PF≥ 0,5);
± 0,1%RD (tensione 40V ∼ 380V, corrente 0,01A ∼ 0,02A, PF=1);
YC99T-5C limite di errore di base per l'energia reattiva:
± 0,1%RD (tensione 40V ≈ 380V, corrente 0,02A ≈ 120A, PF≥0,5);
± 0,2%RD (tensione 40V ∼ 380V, corrente 0,01A ∼ 0,02A, PF=1);

Indicatori tecnici standard dell'oscillatore a quarzo

  • Accuratezza della frequenza: ± 0,5 ppm, calibrazione di fabbrica (25°C);
  • Stabilità della frequenza: ± 0,1 ppm, -20°C ∼ +70°C;


4.Specificazioni tecniche generali


Fonte di alimentazione: AC 220V±15% o 110V±15%
Frequenza di alimentazione: 50 Hz~60 Hz
Consumo di alimentazione: YC99T-3C: 50VA-1000VA; YC99T-5C: 60VA-1600VA;
Ambiente di lavoro: 20 ~ 30 °C, umidità relativa ≤ 85%
Ambiente di conservazione: -20 ~ 50 °C
Dimensione:
YC99T-3C: 600mm (profondo) × 440mm (largo) × 176mm (alto)
YC99T-5C: 600mm (profonda) × 440mm (larghezza) × 264mm (ora)- Sì.)
Peso: YC99T-3C:28kg; YC99T-5C:45kg;
