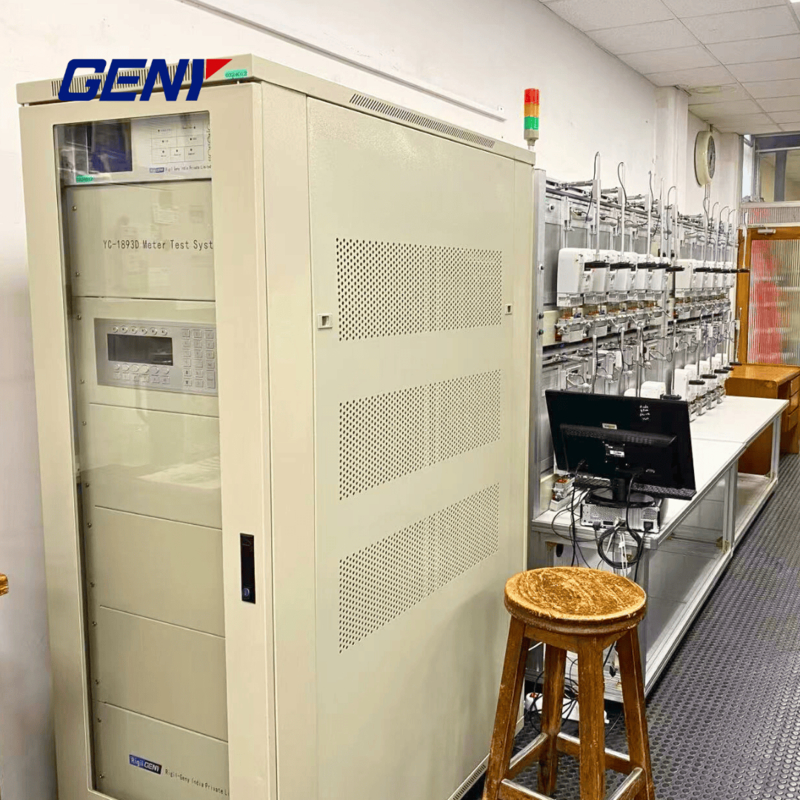

Gabinetto di controllo della fonte di alimentazione trifase Ycs-103 per contatori di energia

Nome del prodotto

Sorgente di alimentazione standard trifase

Modello

YCSS-103

Classe di precisione

Classe 0.02

Caratteristica principale

Costruito da tre set di sorgenti di alimentazione CA multifunzione monofase standard, per emettere segnali di tensione trifase e corrente trifase. Adatto per calibrare voltmetri, amperometri, wattmetri, contatori di energia. Ecc.

Gamma di tensione (4 gamme fisiche)

0~480(V)

Precisione di uscita della tensione

Classe 0.02 (50 ~ 400 V)

Risoluzione della tensione di uscita

1(mV)

Valore minimo di regolazione della frequenza

1(mV)

Deviazione a breve termine della tensione di uscita

≤30(PPM)

Potenza di uscita della tensione

3*100 VA

Distorsione della forma d'onda della tensione

＜0.2%

Stabilità della tensione di uscita

Migliore di 50 ppm/h (tempo di integrazione 3 min)

Visualizzazione digitale della tensione

6 cifre

Gamma di corrente (>10 gamme fisiche)

0~120(A)

Precisione di uscita della corrente

Classe 0.02 (0.1 ~ 100 A)

Risoluzione della corrente di uscita

0.2(mA)

Valore minimo di regolazione della frequenza

0.2(mA)

Deviazione a breve termine della corrente di uscita

≤30(PPM)

Potenza di uscita della corrente

3*150 VA

Distorsione della forma d'onda della corrente

＜0.2%

Stabilità della corrente di uscita

Migliore di 50 ppm/h (tempo di integrazione 3 min)

Visualizzazione digitale della corrente

6 cifre

Gamma di posizione di fase

0~360°

Precisione della posizione di fase

0.005°

Risoluzione della posizione di fase

0.001°

Valore minimo di regolazione della posizione di fase

0.001°

Visualizzazione digitale della posizione di fase

6 cifre

Gamma di frequenza

45~65(Hz)

Precisione della frequenza di uscita(frequenza di rete)

≤0.01%

Risoluzione della frequenza di uscita

0.0001(Hz)

Valore minimo di regolazione della frequenza

0.0001(Hz)

Visualizzazione digitale della frequenza

6 cifre

Potenza di uscita

≤0.01%

Errore di base deviazione a breve termine

≤±50(PPM)

Deviazione della corrente in un anno

≤±20(PPM)

Uscita armonica

Armoniche da 2 a 21 volte, armoniche pari, armoniche dispari, subarmoniche.

Precisione dell'ampiezza armonica

Migliore a Classe 0.1 (armoniche standard da 2 a 21 volte)

Gamma di posizione di fase armonica

0~360°

Precisione della posizione di fase armonica

0.1°

Cifra del display di potenza energetica

7 cifre (escluso il simbolo)

Costante dell'impulso in ingresso dal contatore testato

Ingresso impulsi a doppio canale. Frequenza di ingresso ≤1×105 imp/s

Porta di comunicazione del contatore testato

Doppia porta, RS-485

La precisione del cristallo

≤±0.05(PPM)

La frequenza del cristallo

FH = 1.5625×106 imp /s

Costante dell'impulso di energia in uscita

＞20A     FH=107；

＞2A      FH=108；

＞0.2A    FH=109；

＞0.02A   FH=1010；

＞0.002A  FH=1011；

＜0.002A  FH=1012；

Porta di comunicazione

RS-232,RJ-45(LAN)
