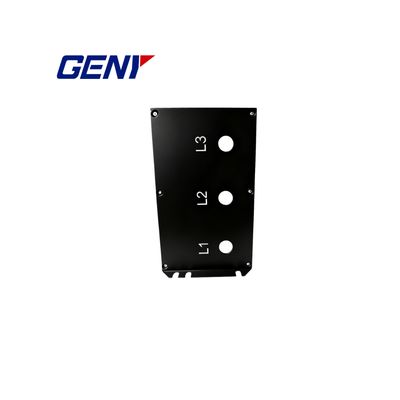

Trasformatore di isolamento di corrente trifase passante versione 100A

Per il test dei contatori di energia trifase in cui i circuiti di tensione e corrente non possono essere separati (collegamenti chiusi), l'isolamento di corrente è essenziale per garantire l'accuratezza. Nelle banchi di prova multiposizione e nelle configurazioni trifase complesse, il solo isolamento di tensione è insufficiente.

L'ICT da 100 A fornisce un vero isolamento di corrente 1:1 con compensazione elettronica degli errori, consentendo una calibrazione precisa, sicura e flessibile in condizioni di equipotenzialità.

Ogni ICT integra tre trasformatori di corrente indipendenti 1:1, supportando:

• Contatori trifase con circuiti di tensione/corrente non separati
• Contatori monofase in condizioni non separate
• Banchi multi-stazione in cui ogni posizione del contatore riceve una corrente isolata indipendente

Per mantenere un'elevata precisione tra i tipi di contatori e i carichi, l'ICT utilizza un compensatore elettronico interno degli errori e fornisce un'ampia capacità di uscita secondaria. A 100 A, il secondario può erogare ≥60 VA mantenendo l'accuratezza. Le condizioni di circuito aperto/sovraccarico secondario sono monitorate con indicazione e protezione automatica da cortocircuito.

• Ampio intervallo: 0,1-100 A primario / 0,1-100 A secondario (1:1)
• Tipo a passaggio diretto a singola spira, ad alta efficienza energetica, a basse perdite
• Elevata capacità di uscita: fino a 70 VA a 100 A
• L'esclusiva compensazione elettronica garantisce una precisione di classe 0,01% su un ampio intervallo
• Indicazione di circuito aperto e sovraccarico secondario, allarme e protezione automatica da cortocircuito
• Indicatori di stato esterni e pulsanti di controllo per un facile funzionamento
• Supporta la connessione primaria in serie multi-ICT con secondari isolati per posizione del contatore

• Calibrazione di contatori di energia trifase e monofase (contatori a collegamento chiuso)
• Banchi di prova contatori multiposizione che utilizzano il metodo equipotenziale
• Aziende di servizi pubblici, laboratori di metrologia e produttori che richiedono un isolamento di corrente ad alta precisione

• Rilevamento di circuito aperto/sovraccarico secondario con indicazione visiva e allarme
• Cortocircuito secondario automatico per proteggere i dispositivi e mantenere la stabilità
• Elevata resistenza di isolamento tra primario, secondario e involucro

• Modello: Trasformatore di isolamento di corrente trifase a passaggio diretto (1:1, 0,1-100 A)
• Accessori: cavi di alimentazione CA 12-0-12, spina I/O a 7 pin, guida rapida

L'accuratezza si applica entro le condizioni di carico e ambientali specificate.
